Funke德國進口管殼式換熱器全系列產品

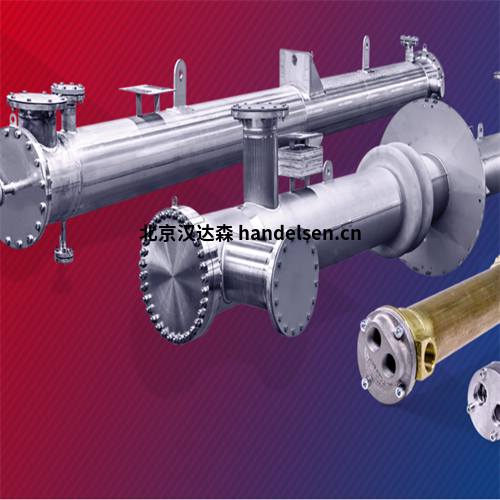

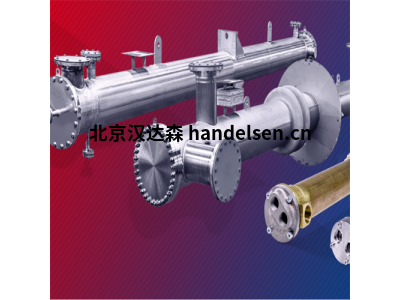

一、Funke管殼式換熱器

直管/ U形管/安全型換熱器

所有常規的結構類型。適用于所有常用液體和氣體介質

二、Funke標準系列型號

TDW, BCF, CCFA,SWF, CPS,WRA 200

標準化設備外形提供:

短期交貨時間

優良的報價性能比·成熟的結構保證了產品的可靠性

三、Funke非標系列型號：

CP, A100.C100 ... C 500

始終貫徹客戶的要求:客戶企業的技術要求。工程公司的技術要求。國際設計標準

。憂化的流場設計，較低傾向設備結垢的可能性。設備安全性能高，有效防止介質混合。穩定而高質量設計方案

。較低的設備初始投資，較低的運行及維護費用易于拆卸和清潔

管殼式換熱器的組成:

1、 換熱器殼體2 、連接管箱3 、導流管箱4、 換熱管、5、管板 6、折流板7 、密封裝置

結構與功能

管殼式換熱器由兩個獨立的承壓腔(即管程和殼程) 構成，且不能用火焰直接加熱。流體介質被換熱管管壁分開,分別走管程和殼程。過程中由于溫差原因兩種介質不用接觸混合即可相互 進行熱交換。如圖所示，一種介質流經殼程，另一種流經管程。殼程中的流體被折流板隔擋，進而在換熱管間盡可能多地交叉流動。折流板的形狀與間距根據運行工況來確定。

基本技術參數 (基于設計)

工作溫度 ：30°C - 400°C  碳鋼

工作溫度 ： -196°C- 400°C  不銹鋼

工作壓力最大：350bar 35Mpal

?

Funke德國進口管殼式換熱器全系列產品均有在售
