液力偶合器簡介和工作原理

簡介

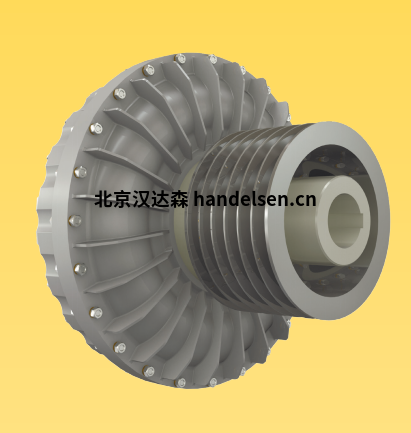

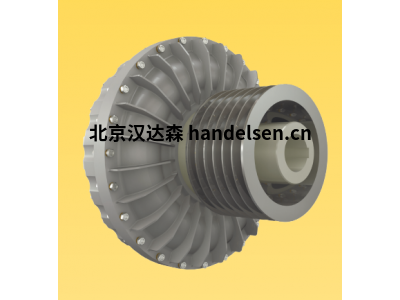

TRANSFLUID液力偶合器 (K系列) 為固定充液型，由三個主要 部件組成。

1 - 主動葉輪 (泵輪)，安裝于輸入軸。

2 - 從動葉輪 (渦輪)，安裝于輸出軸。

3 - 外殼，與外部葉輪法蘭聯接，帶有壓緊油封。 前兩個部件都可以用作泵輪或渦輪。

工作原理

 TRANSFLUID液力偶合器為液力傳動裝置。兩個葉輪如同離心泵 和水輪機。(如由電動機或柴油機) 輸入驅動泵輪時，動能被傳遞 給偶合器中的油液。油液受離心力作用沿泵輪葉片槽進入渦輪葉片槽。渦輪吸收動能并產生一個和輸入扭矩相等的扭矩使輸出軸旋轉。 由于沒有機械接觸，也就沒有磨損。 傳動效率僅受泵輪與渦輪間的轉速差 (轉差率) 的影響。 轉差率對液力偶合器的工作來說是必需的，即，沒有轉差率就 沒有力矩的傳遞！從轉差率可以推算出功率損失。

 TRANSFLUID液力偶合器遵從所有離心機械的定律：

 1 - 傳遞力矩和輸入速度的2次方成正比；

 2 - 傳遞功率和輸入速度的3次方成正比；

 3 - 傳遞功率和循環圓直徑的5次方成正比。

TRANSFLUID液力偶合器型號參數：

ACZ2558PAB000

FLUID CPLG 29CKRG D120 G110

Country of origin: Italy

ACX3541DE000 34 KRG coupling standard mounting

 D 140 G 140

Switching pin 140°C fus. Plug 198 °C

Country of origin: Italy

ACX3098NH002

FLUID CPLG 34CCKRB D130 OLV

Country of origin: Italy

spec nr. 1 off ACX2669DQ000  34CKRG3 D140 REV. mounting

as per the attached drawing nr. A6282-12

Country of origin: Italy

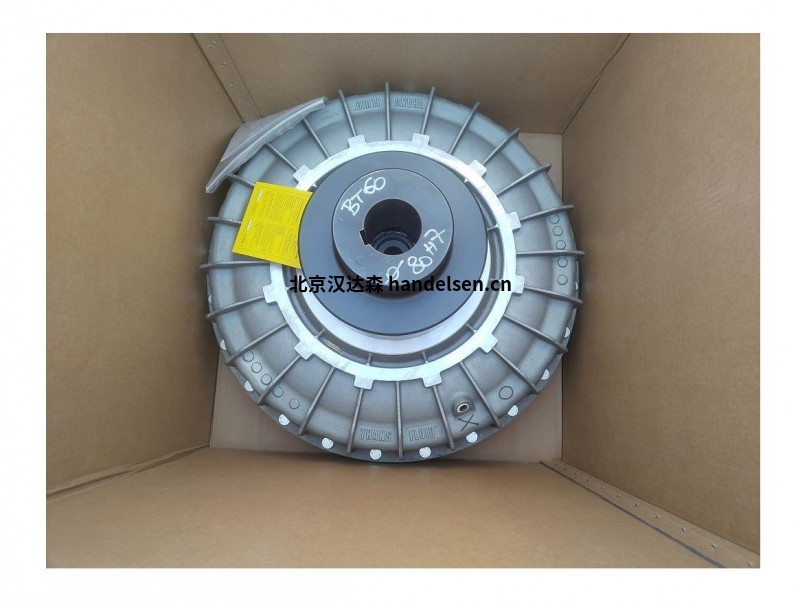

Typ: 24 CKRG 100 70

Kupplung mit einfacher Verzögerungskammer

Mit Innenradantrieb ( Standard mounted )

Eingangsseite

Zylindrische Bohrung D = Ø 100 mm – Tiefe J = 210 mm )

Toleranz G7 mit reduzierter Passfedernut nach DIN 6885/2

Elastische Anschlusskupplung BT 60, mit Bohrung G = Ø 70 mm

mit Toleranz H7 mit Passfedernut nach DIN 6885/1

Schmelzsicherung 140°C

Vitondichtungen

Ohne Ölfüllung

Herkunftsland Italien

Transfluid Turbokupplung, Typ: 29 CCKRG 110 80

Spezifikationsnummer ACZ 2560EB001

Kupplung mit doppelter Verzögerungskammer

Motorseite, gebohrt mit D = Ø110 mm H7 und Paßfedernut nach DIN 6885/1

Getriebeseite mit angeflanschter flexibler Kupplung BT80, mit G = Ø80 mm H7 und Paßfedernut nach DIN 6885/1

Schmelzsicherung 198°C

OHNE Schaltstift 140°C OHNE Schaltrelais

Vitondichtungen

Ohne Ölfüllung(不帶油液)

Herkunftsland Italien

Transfluid Flüssigkeitskupplung

Typ: 27CCKRB-W mit Seriennummer: G2877

Lieferung OHNE Ölfüllung

Ursprungsland: Italien

通軸型

KRG-CKRG-CCKRG ：基本型液力偶合器帶彈性聯軸器

KRB-CKRB-CCKRB ：類似..KRG型，但帶制動輪（...KRB）或制動盤（...KRBP）。

KRD-CKRD-CCKRD ：基本型液力偶合器..KR帶輸出軸。允許用其它彈性聯軸器?？梢园惭b于電機和空心軸減速箱 之間。

KRG3-CKRG3-CCKRG3 ：帶彈性聯軸器，可在不移動電機的情況下更換橡膠塊 KRM-CKRM-CCKRM ：基本型液力偶合器帶超彈性型聯軸器 EK ：帶有鐘形罩的液力偶合器，可安裝于法蘭連接的電機和空心軸減速箱之間。

KCG-CKCG-CCKCG ：液力偶合器帶半齒型聯軸器，如需要，也可帶制動輪（...KCGB）或制動盤（...KCGBP）。

KDM-CKDM-CCKDM ：液力偶合器帶膜片聯軸器，如需要，也可帶有制動輪（...KDMB）或制動盤（...KDMBP）。 注意:

KCG和..KDM系列液力偶合器可以在不移動電機和被驅動機械的情況下徑向拆除

選型表 適配標準電機的液力偶合器。

液力偶合器 KSL 系列 起動控制和調速驅動 功率可達 4000 kW

液力偶合器 KPT 系列 起動控制和調速驅動 功率可達1700 kW

彈性聯軸器 BM-B3M 系列 力矩高達33100 Nm

氣動離合器 TP 系列 力矩高達16800 Nm

電機 永磁同步交流電機 功率可達100 kW

塊式/盤式制動器 NBG/TFDS 系列 制動力矩19000 Nm
