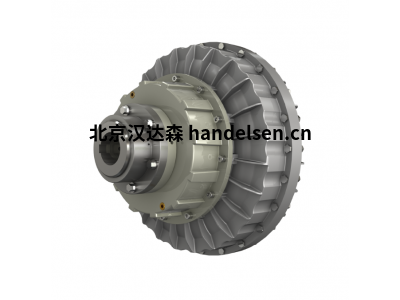

意大利Transfluid K 系列恒定填充液力偶
公司簡介:
Transfluid S.p.A.是一家位于意大利的公司,專注于液體動力傳輸系統的設計和制造。該公司成立于1957年,擁有超過60年的行業經驗。
Transfluid S.p.A.的產品范圍涵蓋了液力變矩器、離合器、油冷卻器、液壓聯軸器和液力耦合器等領域。這些產品廣泛應用于各種工業領域,如船舶、發電廠、工程機械、冶金設備和風力發電等。
K 系列:恒定填充液力偶合器
應用
斗輪
離心泵 離心機 輸送機
破碎機 剝皮滾筒
烘干機 風扇和鼓風機 林業機械
船用推進
磨機 攪拌機 碎漿機 碎紙機 容積泵
風力發電機
木材削片機
電動發動機液力偶合器 – 起動機
TRANSFLUID聯軸器(K系列)是一種恒定填充類型,由三個主要元件組成:
1.驅動葉輪(泵)安裝在輸入軸上。
2.從動葉輪(渦輪)安裝在輸出軸上。
3.蓋板,法蘭連接到輸出葉輪,帶有油密密封件。
前兩個元件既可以用作泵,也可以用作渦輪機。
恒充液力偶合器:工作條件
TRANSFLUID恒定填充液力偶合器是一種流體動力傳動裝置。
葉輪的作用類似于離心泵和水輪機。泵(例如電動機或柴油發動機)的輸入驅動動能被傳遞給聯軸器油。油通過離心力穿過渦輪機的葉片向聯軸器的外部移動。
這吸收了動能并產生了始終等于輸入扭矩的扭矩,從而導致輸出軸旋轉。由于沒有機械連接,磨損幾乎為零。效率僅受泵和渦輪機之間的速度差(滑移)影響。
移對于聯軸器的功能至關重要:沒有滑移就無法傳遞扭矩!從中可以推導出功率損耗的滑移公式如下:
滑移 %=((輸入速度 – 輸出速度) / 輸入速度) x 100
在正常情況下(標準負載),滑移可以從 1.5%(大功率)到 6%(小功率)不等。
TRANSFLUID恒定填充液力偶合器遵循所有離心機的定律:
1.傳遞轉矩與輸入轉速的平方成正比;
2.發射功率與輸入速度的立方成正比;
3.發射功率與電路外徑的五次方成正比。
K系列聯軸器使用油工作,但也可根據要求提供水操作。
它們還通過了指令 94/9/EC (Atex) 認證,涵蓋所有類別。
意大利Transfluid K 系列恒定填充液力偶合器
