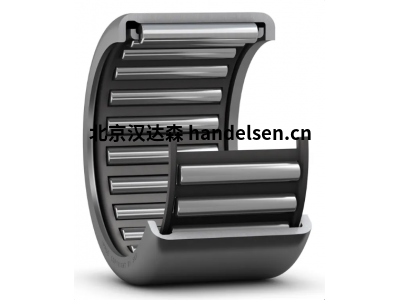

SKF 沖壓外圈滾針軸承（不帶內圈&帶內圈）
這些軸承采用深拉薄壁外圈，通常用于軸承座孔不能用作滾針和保持架組件的滾道，但仍需要非常緊湊、經濟的軸承配置。
SKF 沖壓外圈滾針軸承具有深沖薄壁外圈。SKF 沖壓外圈滾針軸承通常用于軸承座孔不能用作滾針和保持架組件的滾道，但需要非常緊湊和經濟的軸承配置的應用。這些軸承在軸承座中采用緊密的過盈配合安裝。這使得軸承座孔的設計簡單而經濟，因?yàn)椴恍枰绛h(huán)或卡環來軸向定位軸承。
淬硬鋼拉制杯以及這些軸承的滾針和保持架組件形成一個不可分離的單元。
SKF 沖壓外圈滾針軸承特點和優點
低橫截面
在可用空間較小的應用中，沖壓外圈滾針軸承可實現小型化。
高承載能力和剛度 由于滾子數量眾多，沖壓外圈滾針軸承具有很高的承載能力和剛度。
良好的運行性能
BK 1614 RS
沖壓外圈滾針軸承，帶封閉端和整體式密封
沖壓外圈滾針軸承通常用于軸承座孔不能用作滾針和保持架組件的滾道，但需要非常緊湊和經濟的軸承配置的應用。由于滾子數量眾多，軸承具有很高的承載能力和剛度。封閉端使其適用于位于軸末端的軸承配置。整體式密封可以顯著延長軸承的使用壽命，因?yàn)樗梢苑乐節櫥瑒┻M(jìn)入軸承并防止污染物進入軸承。密封軸承在交付時帶有初始潤滑脂填充。
高徑向承載能力
適應較小的軸向引導力
高剛性
極低的橫截面高度
開口端密封，提高可靠性
尺寸
滾針輔孔徑：16 毫米
外徑：22 毫米
寬度：14 毫米
性能
基本額定動載荷：7.37 千牛
基本額定靜載荷：9.8 千牛
限速：9 000 轉/分
軸承質量：0.015 千克
其余常見規格：
BK 0306 TN
HK 0306 TN
BK 0408
HK 0408
BK 0509
HK 0509
BK 0609
HK 0606
HK 0608
HK 0609
BK 0709
HK 0709
BK 0808
BK 0810
HK 0808
HK 0810
HK 0810 RS
HK 0810.2RS
HK 0812 RS
HK 0812.2RS
BK 0910
BK 0912
HK 0908
HK 0910
HK 0912
BK 1010
BK 1012
BK 1012 RS
BK 1015
HK 1010 E
HK 1012
HK 1012 RS
HK 1012.2RS
HK 1014.2RS
HK 1015
BK 1210
BK 1212
HK 1210 E
HK 1212
HK 1214 RS
HK 1214.2RS
HK 1216.2RS
BK 1312
HK 1312
BK 1412
BK 1414 RS
HK 1412
HK 1414 RS
HK 1416.2RS
BK 1512
BK 1514 RS
BK 1516
HK 1512
HK 1514 RS
HK 1516
HK 1516.2RS
HK 1518 RS
HK 1520.2RS
HK 1522
BK 1612
BK 1614 RS
BK 1616
HK 1612
HK 1614 RS
HK 1616
HK 1616.2RS
HK 1620.2RS
HK 1622
HK 1712
BK 1816
HK 1812
HK 1814 RS
HK 1816
HK 1816.2RS
BK 2016
BK 2018 RS
BK 2020
HK 2010
HK 2012
HK 2016
HK 2016.2RS
HK 2018 RS
HK 2020
HK 2020.2RS
HK 2030
BK 2216
HK 2210
HK 2212
HK 2214 RS
HK 2216

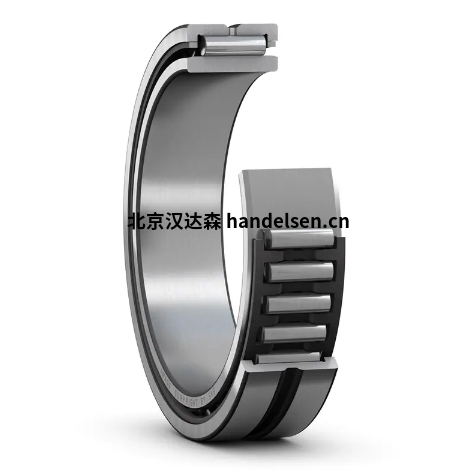

帶機削套圈的滾針軸承（不帶內圈）
具有高承載能力和高剛度的緊湊型解決方案，由碳鉻軸承鋼制成，外圈帶或不帶法蘭，帶或不帶內圈。
帶機削套圈的 SKF 滾針軸承由碳鉻軸承鋼制成。SKF為這些軸承提供外圈帶或不帶擋邊的軸承，種類繁多、尺寸各異。SKF還提供帶或不帶內圈的產品。
特點和優點
低橫截面
在可用空間較小的應用中，滾針軸承提供了非常緊湊的解決方案。
高承載能力 盡管它們的橫截面高度較低，但它們具有很高的承載能力。
可分離設計
內圈和外圈分開組裝的可能性允許軸和軸承座的過盈配合，也便于維護檢查。
高剛度 由于有大量的小直徑滾子，帶機削套圈的滾針軸承具有高剛度。
承受軸向位移 帶機削套圈的滾針軸承可承受軸向位移。在軸上使用滾道時，位移距離不受軸承的限制。
NK 5/10 TN
單列滾針軸承，帶機削套圈，帶法蘭，不帶內圈
不帶內圈的單列滾針軸承由帶滾針的外圈和保持架組件組成。它們是在軸上提供硬化和磨削滾道的應用中緊湊型軸承配置的絕佳選擇。外圈包括兩個不可分離的閉合環，用作法蘭以軸向引導軸承。
高徑向承載能力
高剛性
橫截面高度低
適應兩個方向的軸向位移
尺寸
滾針輔孔徑：5 毫米
外徑：10 毫米
寬度：10 毫米
性能
基本額定動載荷：2.29 千牛
基本額定靜載荷：2 千牛
限速：40 000 轉/分
參考轉速：36 000 轉/分
軸承質量：0.0031 千克
其余常見規格：
NK 5/10 TN
NK 5/12 TN
RNAO 5X10X8 TN
NK 6/10 TN
NK 6/12 TN
RNAO 6X13X8 TN
NK 7/10 TN
NK 7/12 TN
RNAO 7X14X8 TN
NK 8/12 TN
NK 8/16 TN
RNAO 8X15X10 TN
NK 9/12 TN
NK 9/16 TN
NK 10/12 TN
NK 10/16 TN
RNAO 10x17X10 TN
NK 12/12
NK 12/16
RNAO 12X22X12 TN
NK 14/16
NK 14/20
RNA 4900
RNA 4900 RS
RNA 4900.2RS
NK 15/16
NK 15/20
RNAO 15X23X13
NK 16/16
NK 16/20
RNA 4901
RNA 4901 RS
RNA 4901.2RS
RNA 6901
NK 17/16
NK 17/20
RNAO 17X25X13
NK 18/16
NK 18/20
NK 19/16
NK 19/20
NK 20/16
NK 20/20
NKS 20
RNA 4902
RNA 4902 RS
RNA 4902.2RS
RNA 6902
RNAO 20x28X26
NK 21/16
NK 21/20
NK 22/16
NK 22/20
RNA 4903
RNA 4903 RS
RNA 4903.2RS
RNA 6903
RNAO 22X35X16
NK 24/16
NK 24/20
