SKF 調心滾針軸承
SKF 調心滾針軸承自對準高達3°的靜態錯位,包括一個帶有球形(凸面)外表面的外圈和兩個聚合物座圈,每個座圈都有一個球形(凹面)內表面。
SKF 調心滾針軸承特點和優點
適應靜態錯位
對中滾針軸承可自調心,靜態不對中角度可達 3°。
低橫截面
在可用空間較小的應用中,對中滾針軸承提供了一種緊湊的解決方案。
高承載能力 由于滾子數量眾多,對中滾針軸承具有很高的承載能力。

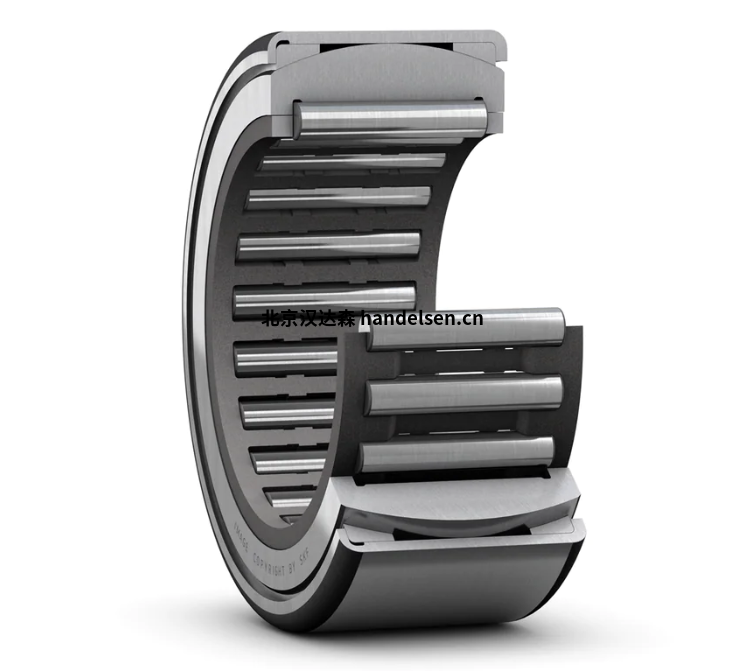

SKF 調心滾針軸承(無內圈)
RPNA 15/28
調心滾針軸承,無內圈
對中滾針軸承是自調心的,在可用空間較小的應用中提供了緊湊的解決方案。由于滾輪數量眾多,因此具有很高的承載能力。其內部設計,凸面外圈與包裹在拉制套筒中的兩個凹形座圈相遇,使軸承能夠適應初始靜態不對中。如果軸可以硬化和研磨,則不帶內圈的軸承是緊湊型軸承配置的絕佳選擇。
高徑向承載能力
適應靜態初始錯位
橫截面高度低
適用于緊湊型軸承配置
尺寸
滾針輔孔徑:15 毫米
外徑:28 毫米
寬度:12 毫米
性能
基本額定動載荷:7.37 千牛
基本額定靜載荷:9.15 千牛
限速:28 000 轉/分
參考轉速:24 000 轉/分
軸承質量:0.032 千克
其余常用規格:
RPNA 15/28
RPNA 18/32
RPNA 20/35
RPNA 25/42
RPNA 30/47
RPNA 35/52
RPNA 40/55
RPNA 45/62
SKF 調心滾針軸承(帶內圈)
PNA 12/28
對中滾針軸承,帶內圈
對中滾針軸承是自調心的,在可用空間較小的應用中提供了緊湊的解決方案。由于滾輪數量眾多,因此具有很高的承載能力。其內部設計,凸面外圈與包裹在拉伸套筒中的兩個凹形座圈相遇,使軸承能夠補償初始對中誤差。帶內圈的軸承用于軸無法硬化和研磨的應用。
高徑向承載能力
適應靜態初始錯位
橫截面高度低
尺寸
孔徑:12 毫米
外徑:28 毫米
寬度:12 毫米
性能
基本額定動載荷:7.37 千牛
基本額定靜載荷:9.15 千牛
限速:28 000 轉/分
參考轉速:24 000 轉/分
軸承質量:0.037 千克
其余常見規格:
PNA 12/28
PNA 15/32
PNA 17/35
PNA 20/42
PNA 22/44
PNA 25/47
PNA 30/52
PNA 35/55
PNA 40/62
