EL-O-MATIC氣動齒輪齒條執行器原裝
楊文輝
QQ：2850590598
手機：18301216381
電話：010-64717020-118
傳真：010-84786709-666
郵件：sales11@handelsen.cn |
 |
 |
EL-O-MATIC產品系列：
1、EL-O-MATIC執行器
2、EL-O-MATIC定位器
3、EL-O-MATIC位置反饋裝置
4、EL-O-MATIC手動超馳齒輪箱
EL-O-MATIC系列產品型號：
1、EL-O-MATIC執行器 特征：易于維護，為工廠和操作員提供更高的安全性
EL-O-MATIC FD12 特征：孔徑 46.0 毫米，行程 12.6 毫米
EL-O-MATIC FD25 特征：孔徑56.0 毫米，行程 15.7 毫米
EL-O-MATIC FD40 特征：孔徑 70.0 毫米，行程 18.8 毫米
EL-O-MATIC FD65 特征：孔徑 80.0 毫米行程 22.0 毫米
EL-O-MATIC FD100 特征：孔徑 91.0 毫米，行程 25.1 毫米
EL-O-MATIC FS12 特征：重量 SR 0.6公斤，DA 0.7 公斤
EL-O-MATIC FS25 特征：重量 SR 1.7公斤，DA 1.3 公斤
EL-O-MATIC FS40 特征：重量 SR 2.3公斤，DA 2.1 公斤
EL-O-MATIC FS65 特征：重量 SR 3.3公斤，DA 2.8 公斤
EL-O-MATIC FS100 特征：重量 SR 4.3公斤，DA 3.5 公斤
2、EL-O-MATIC定位器 特征：用于氣動執行器必須高精度定位
EL-O-MATIC F10 特征：耐用、耐腐蝕的鋁制外殼
EL-O-MATIC F20 特征：防護等級 IP65/NEMA4
3、EL-O-MATIC位置反饋裝置 特征：用于定制的各種傳感器
EL-O-MATIC LDN-1S1 特征：電氣連接，P&F 型：2x SJ3,5-SN
EL-O-MATIC LDN-1S2 特征：電氣連接，P&F 型：2x SJ3,5-N
EL-O-MATIC LDN-1S4 特征：電氣連接，P&F 型：2x NJ2-11-N-G
EL-O-MATIC LDN-1S8 特征：電氣連接，P&F型：PL2-F25-N4-K
EL-O-MATIC LDN-1S9 特征：電氣連接，P&F型：PL3-F25-N4-K
EL-O-MATIC LDN-1S10 特征：電氣連接，P&F 型：2x SC3,5-G-N0
4、EL-O-MATIC手動超馳齒輪箱 特征：分離式手動超控變速箱為閥門和其他直角回轉裝置提供手動定位。
EL-O-Matic F 系列是齒輪齒條式執行器，有 13 種尺寸可供選擇，如彈簧復位或雙作用型號。執行器的“安裝即忘記”設計為各種角行程閥門應用提供了性能。EL-O-matic F 系列采用粉末涂層，并配有特殊的高耐腐蝕鋁小齒輪設計和不銹鋼緊固件，從而實現持久耐用的執行器設計。
特征
具有 13 種尺寸的單作用和雙作用執行器，范圍從 12 Nm 到 4100 Nm（106 到 36,474 lbf.in）。
Fit and Forget 堅固的耐腐蝕設計。
易于安裝的執行器，其功能忠實提供多年可靠的性能。
硬質陽極氧化高級鋁 (7075 T6) 小齒輪提供耐腐蝕性、高強度和輕質結構的組合，并提供電偶腐蝕保護。
模塊化結構允許輕松改變彈簧或動作。
雙閥法蘭鉆孔模式和可互換的驅動插件允許直接安裝并減少對閥門安裝套件的需求。
符合 NAMUR 接口標準允許執行器與各種附件一起包裝。
雙沖程調節允許輕松設置閥門沖程，防止閥門過早失效。
帶有標準組件的結構，以各種常用配置進行交付。
規格
能量源 氣動
產品類別 氣動齒輪齒條執行器
驅動 四分之一轉
認證 ROHS3、REACH、ATEX、PED 和機械指令、SIL3、IP66/67
控制類型 開/關、定位、調制、ESD
閥門類型 球型、蝶型、塞型和任何其他直角轉應用
工作溫度 標準 -20°C 至 +80°C（-4°F 至 +176°F）?？蛇x高低溫選項
扭矩 13 種尺寸：12 Nm 至 4100 Nm（106 lbf.in 至 36,474 lbf.in）
運營壓力 高達 8.3 bar / 120 psi
EL-O-Matic 180° P 系列是齒輪齒條式執行器，有 8 種尺寸可供選擇，如彈簧復位或雙作用型號。180° P 系列執行器通常用于具有 180° 旋轉功能的三通或四通球閥。使用高級鋼和鋁部件以及 EL-O-Matic 獲得專利的 3 點活塞支撐，為 180° 旋轉應用的自動化提供了堅固可靠的裝置。現代合成軸承確保運動部件之間沒有金屬接觸。
特征
8 種尺寸的單作用和雙作用執行器，范圍從 29 Nm 到 2061 Nm（256 到 18,241 lbf.in）。
Fit and Forget 堅固的耐腐蝕設計，確保較長的循環壽命
易于安裝的執行器，其功能忠實提供多年可靠的性能。
鍍鋅碳鋼小齒輪提供了耐腐蝕性、高強度和輕質結構的組合。
模塊化結構允許輕松改變彈簧或動作。
所有執行器都具有符合 ISO 5211 的安裝法蘭和驅動器，并且可以輕松集成到大多數閥門上。
執行器螺線管和頂部安裝接口允許執行器與各種控件和附件打包在一起。
EL-O-Matic 180° P 系列執行器可配備限制向外行程的“L1”限位器?？蛇x的“LF”全行程調節選項可實現 120° 或 135° 旋轉。
規格
能量源 氣動
產品類別 氣動齒輪齒條執行器
驅動 180°旋轉
認證 ATEX、PED 和機械指令
控制類型 開/關、定位、調制
閥門類型 三通或四通球閥和任何其他 180° 應用
工作溫度 標準 -20°C 至 +80°C（-4°F 至 +176°F）?？蛇x高低溫選項
扭矩 8 種尺寸：12 Nm 至 4100 Nm（106 lbf.in 至 36,474 lbf.in）
運營壓力 高達 6 bar / 87 psi

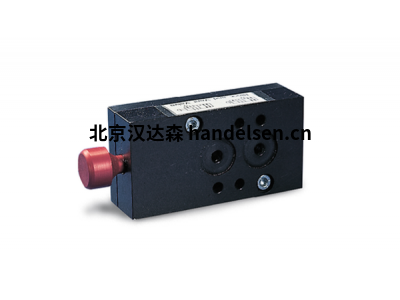

EL-O-Matic 排氣閥允許將執行器與控制系統進行氣動隔離以進行維修。
特征
提供一種局部方法來阻止自執行器的供應空氣，同時從執行器的兩個腔室中排出所有壓縮空氣。
可用于需要“現場”維修執行器或閥門的應用。
“阻塞和排氣”閥具有兩個位置手動控制，用于在“O”（打開）和“M”（手動或維護）位置之間切換。
閥塊可以安裝在執行器的 NAMUR 進氣接口上。
帶有用于直接安裝 NAMUR 電磁閥的客戶 NAMUR 接口。
耐用的硬質陽極氧化鋁設計。
適合室內和室外使用。
適用于雙作用或彈簧復位執行器。
控制類型
開關
閥門類型
球型、蝶型、塞型和任何其他直角轉應用
