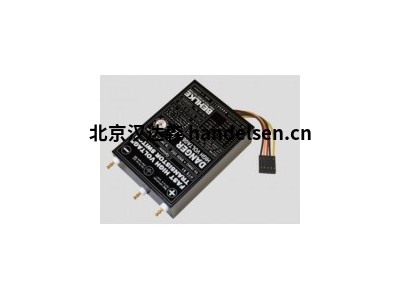

Behlke高壓開關HTS 120-200-SCR

Behlke高壓開關HTS 120-200-SCR

德國BEHLKE是高壓功率半導體堆棧的全球市場領導者。BEHLKE生產的高壓固態開關zui高可達200kV交流和直流單開關或橋式配置。 BEHLKE擁有600多種標準開關和脈沖發生器的產品系列基于高度靈活的設計。 因此，BEHLKE可以進行大量的技術改進，以及完整的定制解決方案。

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

要產品：

BEHLKE高壓開關、BEHLKE高壓脈沖單元、BEHLKE快速恢復高壓二極管組件

Behlke高壓開關HTS 80-1000-SCR產品應用

用于放電應用的穩健且廉價的高壓開關，用于產生與快速高壓FDA續流二極管相關的阻尼正弦振蕩

●高峰值電流能力

●極高的di / dt，不會影響可靠性和預期壽命，因為大量單個SCR具有單獨的柵極驅動

●極度過載容限

●通過簡單的TTL觸發脈沖（2-5 V）輕松觸發

●非常緊湊，重量輕●各種冷卻選項

應用說明：與具有非常有限的dv / dt和di / dt能力的傳統盤式晶閘管開關不同，快速BEHLKE晶閘管開關模塊由大量較小的晶閘管芯片（類型取決于多達1000個單晶閘管）制成，并聯連接并且串聯，使得極端dv / dt和di / dt有效地分裂成單個晶閘管的非關鍵值。每個晶閘管都由其高度同步和隔離的柵極驅動器發射。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。 BEHLKE晶閘管開關可以安全地以最高物理可能的di / dt和dv / dt速率以及盡可能高的峰值電流運行，而不會出現任何可預測的壽命下降。 BEHLKE晶閘管開關是真正的柵極控制，不會從負載電路汲取發射能量。這樣可以安全地從幾乎0 V（提供足夠的咬合電流）切換到最大電壓而沒有任何限制。

為了并聯多個晶閘管開關，它們配備了同步I / O. 如果一個開關由于故障條件（例如，過熱）而關閉，則該特征確保同步觸發并禁止其他開關模塊的觸發輸入。 由于可能由開關的高di / dt容量引起的強電磁場，建議在所有大型感應回路區域使用單獨的控制單元（選件SEP-C）。

這尤其適用于非常大的開關模塊以及di / dt> 5 kA /μs。對于具有中小型開關模塊的應用，我們建議使用印刷電路板（最終采用多層技術），以最大限度地減少雜散電感并使感應回路區域保持較小。

采用印刷電路板的設計還保證了整個電子系統的可重現的EMC特性。在任何情況下，請確保負載圓與控制圓保持適當?shù)木嚯x，以避免磁反饋效應，否則內部安全電子設備將檢測到故障狀態，并且開關將鎖定2秒。每次射擊后。大多數開關通過紅色LED指示。

所有BEHLKE晶閘管開關均可選配接地冷卻法蘭（選件GCF），帶鍍鎳銅散熱片（選件CF），帶石墨散熱片（選件CF-GRA，帶陶瓷散熱片（選件CF-CER）），帶水冷（選件ILC），直接液體冷卻非導電冷卻劑（選件DLC）或陶瓷冷卻表面（選項CSS）。

為避免高壓電位散熱片的電暈放電，我們建議采用直接液體冷卻（選件DLC）或陶瓷散熱片（選件CF-CER）或水冷（選件ILC），以便在40 kV以上的電壓下進行冷卻。

產品代碼：型號包含有關電壓，電流和開啟行為的編碼信息。第一個數字代表以kV為單位的電壓，短劃線前的最后一個數字表示開啟行為（0 =固定導通時間，1 =可變導通時間）。短劃線后面的數字表示以安培x10為單位的電流。特殊功能在第二個破折號后由字母編碼。示例HTS 60-100-SCR：HTS = HV晶閘管開關，6 = 6kV，0 =取決于固定導通時間的電流，100 = 1000安培，SCR =硅控制整流器（晶閘管）。

Behlke產品型號展示：

Behlke  HTS 40-1000-SCR

Behlke  HTS 60-1000-SCR

Behlke  HTS 60-100-SCR

Behlke  HTS 60-200-SCR

Behlke  HTS 80-200-SCR

Behlke  HTS 80-500-SCR

Behlke  HTS 80-1000-SCR

Behlke  HTS 100-1600-SCR

Behlke  HTS 120-200-SCR

Behlke  HTS 120-500-SCR

Behlke  HTS 120-1600-SCR

Behlke  HTS 120-100-SCR

Behlke  HTS 150-200-SCR

Behlke  HTS 160-200-SCR

Behlke  HTS 160-500-SCR

Behlke  HTS 160-200-SCR
