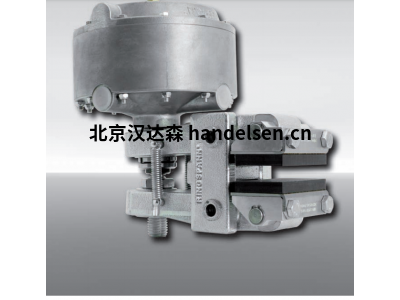

RINGSPANN 制動鉗 DH 010 PFK
活塞 610，壓力活塞安裝在中心位置、剎車盤厚度12,5 毫米
制動鉗應安裝在穩定、無振動的機器部件上，以便
確保無噪音、無尖叫。
在安裝過程中，必須確保剎車片居中并與剎車片完全接觸。
剎車盤（剎車臂的中線必須指向剎車盤的中點。）。
允許橫向制動盤擺動為 0.2 毫米。
更大的擺動可能會導致嘎嘎聲
和制動單元的晃動。
制動鉗使用 2 個 M8 螺栓（強度等級 8.8）安裝到機器部件上。
壓縮空氣連接
系統需要至少 5 bar 的壓力；允許壓力為 8 bar。
氣缸體上的連接螺紋為M5。實際螺釘深度為 4.5 mm。
制動鉗出廠時帶有一個 360° 旋轉 L 形軟管接頭。
提供兩個版本： ?
LCS-M5-PK4（舊版本）由藍色塑料制成，帶有金屬螺塞和紅色夾子
此版本通過 PU、PL 或 PP 塑料軟管與外部連接
直徑為 6 毫米
（例如塑料軟管 PU-4，部件號 6204，藍色，或部件號 5733，黑色，
氣壓： 6 bar
風量： 3 立方厘米
重量：0,4 公斤
RINGSPANN 制動鉗 DH 010 PFK
