JAKOB彈性聯軸器 EKM系列參數

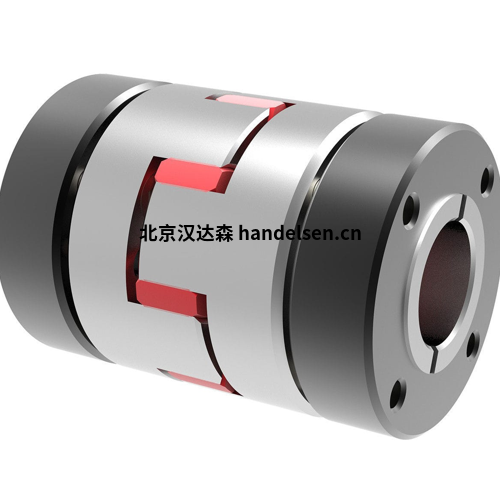

產品介紹：彈性聯軸器 - 爪式聯軸器
彈性聯軸器是可插拔的、無背隙的柔性聯軸器，適用于中小扭矩。
具有漸開線齒和高肖氏硬度的塑料星形用作連接和平衡元件。它以形狀配合的方式插入兩個帶有爪形凸輪的高精度輪轂中，并帶有輕微的預緊力。柔性星形聯軸器可以補償較小的軸不對中，電氣隔離并具有良好的減振性能。
有多種標準變體可供選擇，它們具有無間隙、非正軸轂連接，即使沒有額外的滑鍵也能確?？煽康呐ぞ貍鬏?。
彈性聯軸器的特性：
• 扭矩高達 2,000 Nm
• 可插拔（可盲裝配）
• 溫度高達 120° C
產品系列及參數：
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：tk5@handelsen.cn |
 |
 |

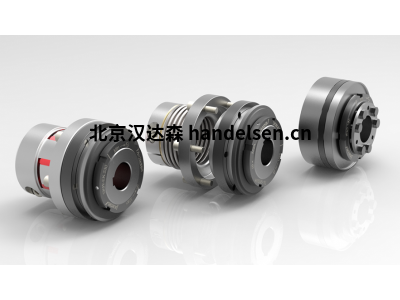

EKM
• 兩側帶有徑向夾緊輪轂
• 經濟高效、緊湊的標準
• 可插拔、無背隙和減振
• 扭矩范圍：8 - 2,000 Nm
• 軸徑：8 - 90 mm
ESM-A
• 兩側帶有錐形夾緊環轂
• 旋轉對稱設計 - 高速
• 可插拔、無背隙和減振
• 扭矩范圍：10 - 2,000 Nm
• 軸直徑：6 - 85 mm
帶半殼輪轂的 EKH
• 易于組裝的半殼式夾緊輪轂
• 可與 EKM 輪轂或 ESM-A 輪轂
組合 • 無需拆卸電機即可組裝
• 扭矩范圍：15 - 2,000 Nm
• 軸徑: 8 - 100 毫米
EKS 帶擴錐
• 擴錐輪轂 - 徑向夾緊輪轂
• 由于集成到空心軸上的緊湊連接，總長度非常短
• 7 種尺寸，8 - 600 Nm
• 可插拔、無間隙、減振
• 可變錐銷直徑
組合 EKM-ESM-A
• 用于連接直徑非常不同的軸
• 便于軸-輪轂連接的組裝：
1.) ESM 輪轂從內側
2.) 插入式組裝 - 彈性星形
3.) EKM 輪轂徑向從外部
• 達到中間長度
帶軸向限位
• 在圓周上有一個額外的凹槽和固定環
• 用于吸收或支撐大的軸向力
• 盡管如此，補償平行和角度偏移
• 也可能作為裝配輔助
形狀配合的輪轂設計
• 帶有附加鍵槽的夾緊輪轂
• 帶有內部齒輪的特殊輪轂，例如 DIN 5480
• 用于異形軸的低背隙插件或滑動
過載
• 根據要求可用于所有系列
