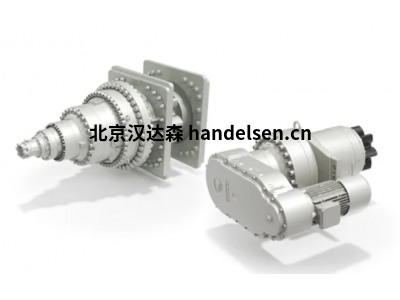

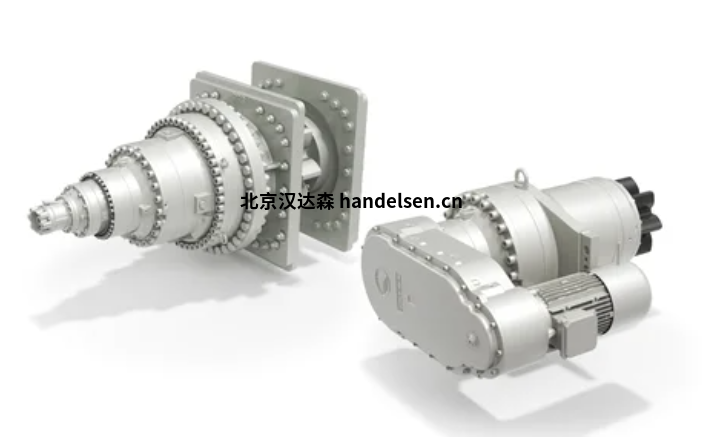

bonfiglioli 3H系列組合式行星斜齒輪

邦飛利 3/H 系列將行星齒輪箱的高扭矩密度與斜齒錐重型產品的堅固性和高速運行相結合。
由于其角度布局，這種配置可以在非常緊湊的空間內提供強大的動力傳輸。
3/H 系列還可以配備一組功能，如液壓聯軸器或冷卻回路，根據客戶的需求進行調整。



主要優勢

極高的可傳遞扭矩和功率，適用于所有重載應用

高抗震性

高可靠性

易于維護

高度定制化

主要參數

輔助熱力裝置

強制潤滑

采用蹄式制動器

此外，還可根據客戶需求提供特殊、完整和定制的動力組解決方案。

扭矩范圍135,000 ...1,750,000 牛米（1,194,850 ... 15,488,805 英寸磅）

齒輪比89.1 ... 1,070



輸出方式

帶鍵槽的實心圓柱軸

帶支撐腳的實心軸

帶鍵槽和支撐腳的實心軸

帶收縮盤的實心軸

帶鍵槽的空心軸空心軸



實心軸輸入 電機聯軸器輸入：

電機選項

M, ME, MX [緊湊型異步]

BN, BE, BX [IEC 異步]

BSR [IEC 磁阻]

BS [IEC 單相]
