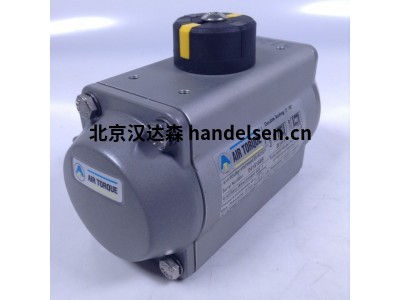

AIR TORQUE雙作用執行器-DR型
張文婧
QQ：2850590596
手機：18518171575
電話：010-64717020-113
傳真：010-84786709-666
郵件：sales1@handelsen.cn |
 |
 |
當端口'2受壓且端口'4排空時，兩個活塞都移至其終端位置，并實現了驅動軸的旋轉(通過鏡像安裝驅動軸可以使驅
動軸在相反方向旋轉)?；钊?。
當端口“4”增壓且端口“2”排氣時，活塞移至中間位置。結果是
驅動軸旋轉(通過
活塞的鏡像安裝，驅動軸相反的旋轉是可能的)。
對于齒條和小齒輪結構，執行器的輸出扭矩是通過將活塞力(由氣源壓力提供)以變槳軸半徑(杠桿臂)減去摩擦力損失(效率)[Nm]
AIR TORQUE單作用執行器-SC型
當端口“2”受壓且端口“4”排空時，兩個活塞都移至終端位置并壓縮彈簧~結果是驅動軸旋轉(通過活塞的鏡像安裝)。
2↑↓°
由于有彈簧力，因此可以確?？諝饣螂娏p失導致的故障保存位置。
對于彈簧復位應用，輸出扭矩通過兩種不同的操作獲得。每個操作相對于行程位置(0或90°) 產生兩個不同的值。對于彈簧復位執行器，輸出扭矩是通過將力(空氣或彈簧作用在活塞上)與杠桿臂相乘得出的。
AIR TORQUE 第一種情況:
輸出扭矩是在壓縮彈簧后由端口“2”處的空氣供應壓力產生的,稱為“輸出扭矩空氣沖程”。在這種情況下，空氣迫使活塞從0°位置移動到90位置,因此扭矩從-個較大的值開始，并且在沖程期間由于彈簧產生的自然力(相反)，其不斷減小直到90°。被壓縮。
AIR TORQUE第二種情況:
輸出扭矩是由空氣失效時釋放到活塞上的彈簧力產生的，稱為“輸出扭矩彈簧行程”。在這種情況下，由于彈簧伸展，從90°位置開始的轉矩會持續減小直到0°。
當每側彈簧的數量等于氣壓供應(每側4 bar-4個彈簧)時，AT彈簧復位執行器設計為產生平衡的輸出扭矩，類似于上述兩種情況。
對于某些應用，AIR TORQUE可以通過更改每側彈簧的數量與以bar為單位的氣壓供應之間的關系(例如6個彈簧和5,5 bar,反之亦然)來實現(需要時)不平衡扭矩。對于彈簧復位應用，可以提供兩種執行方式:空氣無法關閉或無法打開。
ERN1381.001-2048, ID: 313453-06, 313453-02
ERN1381.020-2048, ID: 385489-06
ERN1381-2048, ID:385489-56
ERN1381.040-2048, ID:608290-01
ERN1381.062-2048, ID: 385489-08, 385489-07
ERN1387.001-2048, ID:312215-14
ERN1387.001-2048.ID:312215-02, 312215-66
ERN1387-2048, ID:373787-N6
ERN1387.02-2048,ID:385487-01
ERN1387.020-2048, ID: 385487-03
ERN1185.003-2048, ID:316278-58
ROD320.020-1000 ID: 538723-05
ROD320.005-1000 ID:291843-04
ROD320.020-2000, 291843-06
R0D320.005-2500, 291843-01
漢達森簡介：
北京漢達森機械技術有限公司是一家專業從事歐洲工業產品進口貿易的公司。主要產品有工業自動化設備、機電設備、液壓設備、電氣設備和零部件等產品。公司總部于2007年在德國成立。公司自成立以來，一直以德國公司的身份為國內一些貿易商，設備商及終端客戶提供產品代購服務。
我們的優勢：
1）北京漢達森保證所有產品原裝正品，所銷售的產品均由德國總部在歐洲境內采購。
2）統一拼箱發貨，為您節省預算。
3）當發現技術問題，我們負責提供原廠技術支持、12個月品質保證和過保有償返廠維修，讓您安心使用。
4）我們?yōu)槟峁┑牟粌H是歐洲進口產品，還有相配的技術和服務。
