產品介紹
JAKOB 彈性聯軸器 – 爪式聯軸器
彈性聯軸器是可插拔的、無背隙的柔性聯軸器，適用于中小扭矩。
具有漸開線齒和高肖氏硬度的塑料星形用作連接和平衡元件。它以形狀配合的方式插入兩個帶有爪形凸輪的高精度輪轂中，并帶有輕微的預緊力。柔性星形聯軸器可以補償較小的軸不對中，電氣隔離并具有良好的減振性能。
有多種標準變體可供選擇，它們具有無間隙、非正軸轂連接，即使沒有額外的滑鍵也能確保可靠的扭矩傳輸。

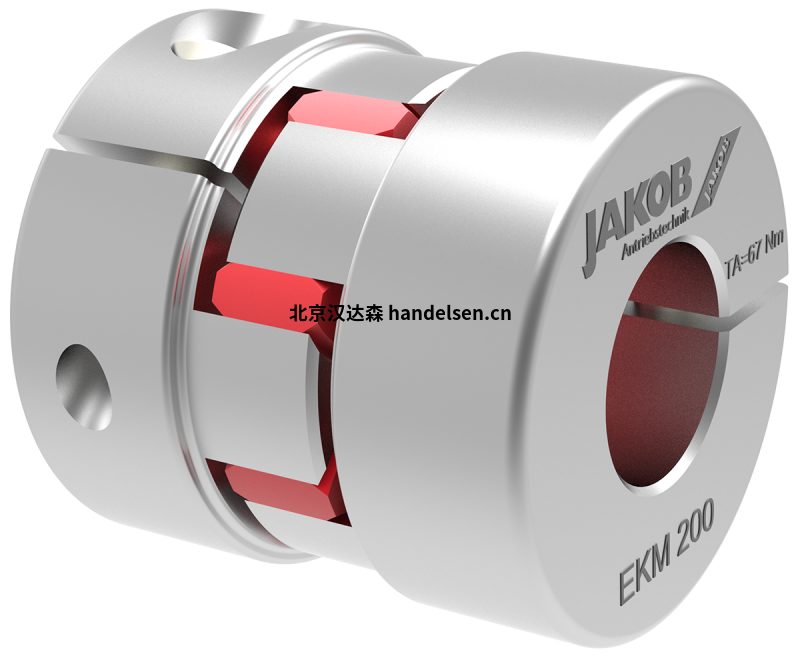

JAKOB EKM
• 兩側帶有徑向夾緊輪轂
• 經濟高效、緊湊的標準
• 可插拔、無背隙和減振
• 扭矩范圍：8 - 2,000 Nm
• 軸徑：8 - 90 mm
JAKOB ESM-A
• 兩側帶有錐形夾緊環轂
• 旋轉對稱設計 - 高速
• 可插拔、無背隙和減振
• 扭矩范圍：10 - 2,000 Nm
• 軸直徑：6 - 85 mm
JAKOB EKH 帶半殼輪轂的
• 半殼設計的易于組裝的夾緊輪轂
• 可與 EKM 輪轂或 ESM-A 輪轂
• 無需拆卸電機即可組裝
• 扭矩范圍：15 - 2,000 Nm
• 軸徑: 8 - 100 毫米

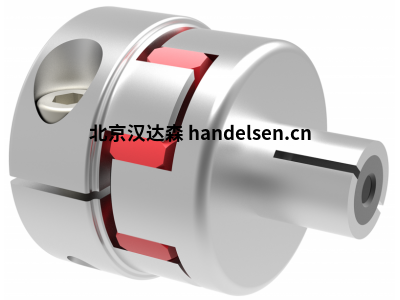

JAKOB EKS 帶擴錐
• 擴錐輪轂 - 徑向夾緊輪轂
• 由于集成到空心軸上的緊湊連接，總長度非常短
• 7 種尺寸，8 - 600 Nm
• 可插拔、無間隙、減振
• 可變錐銷直徑
常用型號
JAKOB EKM8
JAKOB EKM15
JAKOB EKM20
JAKOB EKM30
JAKOB EKM45
JAKOB EKM60
JAKOB EKM90
JAKOB EKM150
JAKOB EKM500
JAKOB EKM700
JAKOB EKM2000
JAKOB ESM-A10
JAKOB ESM-A25
JAKOB ESM-A50
JAKOB ESM-A90
JAKOB ESM-A150
JAKOB ESM-A320
JAKOB ESM-A500
JAKOB ESM-A1000
JAKOB EKH15
JAKOB EKH30
JAKOB EKH45
JAKOB EKH90
JAKOB EKH200
JAKOB EKH400
JAKOB EKH700
JAKOB EKH1000
JAKOB EKH2000
?
