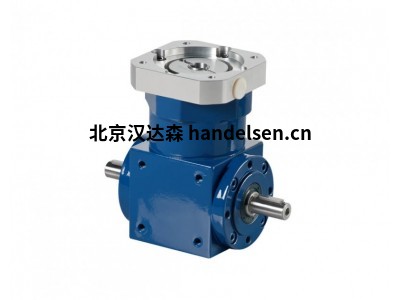

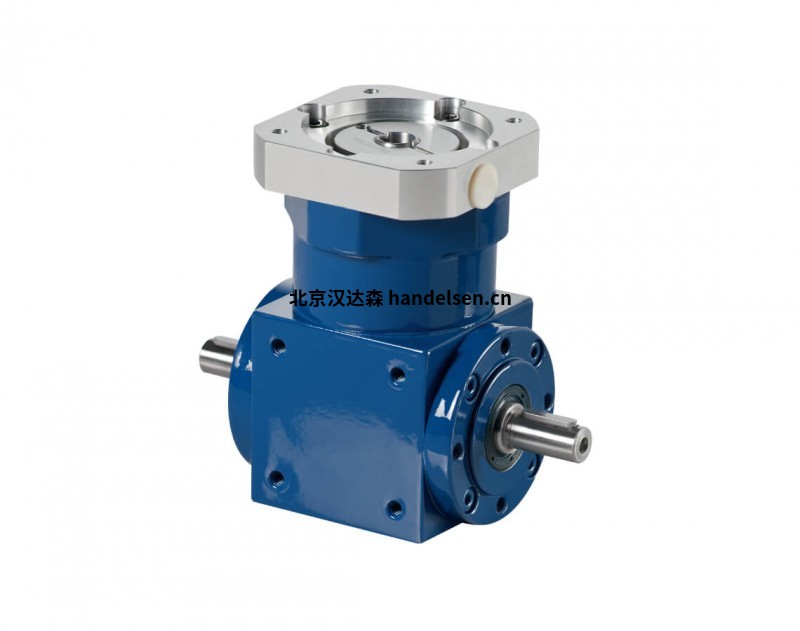

vogel SKPR帶實心軸的角齒輪箱減速機
比率：12,0 – 100,0
加速扭矩：T 2maxzul[牛米]100 – 950
輸出軸額定扭矩：T 2N[牛米]70 – 550
反彈：j[arcmin]3 – 5
輸入速度：N 1max[分鐘-1 ]6500 – 7500
輪齒：SKPR (N) 100 / 200 / 300
斜齒輪方向
旋轉方向：面對C和A時方向相反
效率：尺寸 100 η ~0,95
尺寸 200 η ~0,95
尺寸 300 η ~0,95
壽命：20000小時
允許的變速箱
溫度外殼：-10 °C 至 +90 °C
潤滑：終身潤滑
安裝表面保護：底漆 RAL 9005 黑色
保護等級：IP 54
SKPR (N) 100
比率 i 12 15 20 25 30 35 40 45 50 63 70 80 100
加速扭矩（每小時最多 1000 次循環(huán)） T2bzul Nm 120 120 120 120 120 90 90
輸出額定扭矩
(帶 n1Nzul) T2Nzul Nm 83 83 8358 58
急停扭矩（變速箱期間允許 1000 次壽命）
T2Notzul Nm 275 275 275 275 275 275 220 220
允許的平均輸入速度
使用 T2Nzul 和 20 °C 環(huán)境溫度） n1mzul min-1 28003100 3100
輸入速度 n1maxzul min-1 6000
齒隙* j arcmin 標準 ≤ 5 / 減小 ≤ 3
扭轉剛度 C Nm/arcmin 11
徑向載荷（參考輸出軸的軸心） F2rzul N 4000
軸向載荷（參考輸出軸的軸心） F2azul N 3350
重量 m kg 約7
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) 約64 / 距離 1 m
SKPR (N) 200
比率 i 12 15 20 25 30 35 40 45 50 63 70 80 100
加速扭矩每小時多 1000 次循環(huán)） T2bzul Nm300 300 235 235
輸出額定扭矩（帶 n1Nzul） T2Nzul Nm 135200 190 190 135 135
急停扭矩（變速箱期間允許 1000 次壽命）
T2Notzul Nm 500 690 690 690 690 690 690 690 690 640 640 550 550
允許的平均輸入速度（使用 T2Nzul 和 20 °C 環(huán)境溫度） n1 min-1 2500 2800 2800 2800 2800
輸入速度 n1maxzul min-1 4500
齒隙* j arcmin 標準 ≤ 5 / 減小 ≤ 3
扭轉剛度 C Nm/arcmin 30
徑向載荷（參考輸出軸上的軸心） F2rzul N 6300
軸向載荷（參考輸出軸上的軸心） F2azul N 5650
重量 m kg 約15
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) 約64 / 距離 1 m
