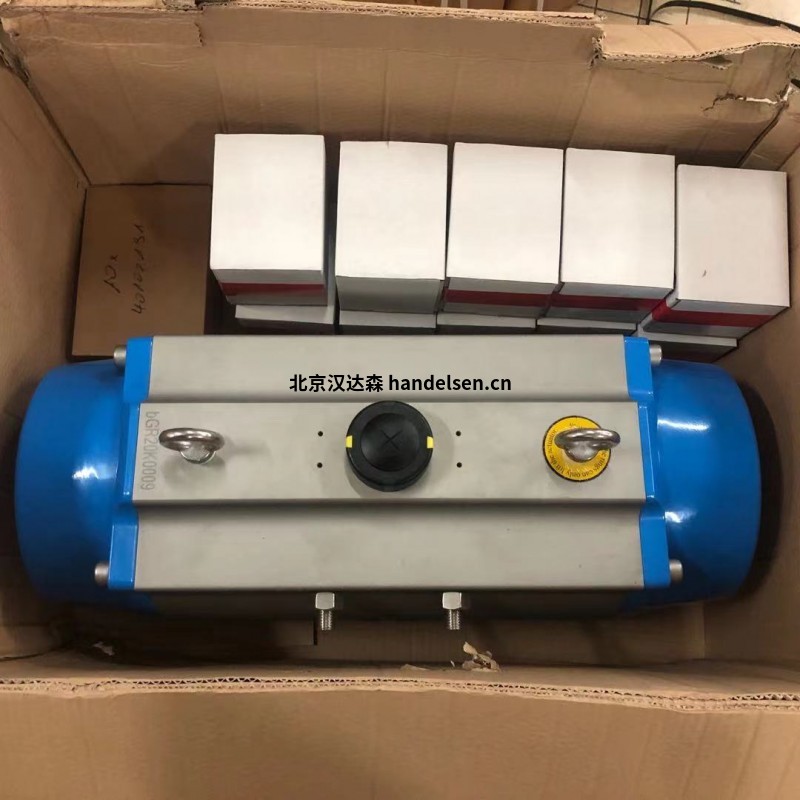

Bar智能部分回轉執行器CAD/CAS AD - 004用于化學工業

一、bar ACTUBAR CAD/CAS用于化學工業 - 智能部分回轉執行器

bar客觀的

bar  ACTUBAR  CAD/CAS是我們新一代智能型氣動部分回轉執行器。bar  ACTUBAR  CAD/CAS 外觀清晰且技術獨特，具有全新的優勢以適應化工廠過程工程的特殊要求。bar  ACTUBAR  CAD/CAS 是閥門控制系統 bar-vacotrol 的主要組成部分，它是一個用于監控和控制自動配件的模塊化智能系統。

與我們可直接安裝的系統組件 bar-positurn2 或 bar-posiswitch 結合使用，還可以使用 actubar 經濟高效地控制截止閥。



二、bar采用

actubar的獨特設計允許根據 VDI/VDE 3847 連接組件，而無需軟管或管道。

控制器和帶電磁閥的限位開關盒可以直接安裝，無需管道，與actubar一起組成一個緊湊的單元

所有市售信號設備都可以通過標準化的 VDI/VDE 3845 接口進行設置。

末端位置可以設置為 0° 和 90°，從 +5° 到 -10°。

通過為單作用和雙作用驅動器使用相同的蓋子來減少存儲空間

易于安裝和拆卸安全彈簧

由于每個執行器尺寸有多種 ISO-F 法蘭模式，配件的靈活自動化

特殊涂層還可以在惡劣的環境條件下使用。

通過所有運動部件的滑動軸承實現較長的使用壽命。

由于小齒輪中的內部八角形，actubar 可以普遍安裝在具有平行或?qū)菗Q檔軸位置的配件上。

防爆小齒輪將事故風險降至最低

由于可提供不同的旋轉角度，應用范圍廣泛

壓縮空氣供應的可選更改為 1/2" 連接。

設計 氣動雙活塞旋轉驅動

AD 型 = 雙作用

AS 型 = 單作用（帶彈簧復位）



設計特點 齒條和小齒輪原理，外殼中帶有自定心活塞導向裝置；單作用：

帶桿安全彈簧



標準連接點驅動信號裝置：

根據 VDI/VDE 3845 (NAMUR)和 VDI/VDE 3847

連接點驅動/控制閥：根據 NAMUR 或 VDI/VDE 3845

執行器/閥門連接點：

四個或驅動器外殼中有八個內螺紋根據 EN ISO 5211



材料外殼涂層：硬涂層；

粉末涂層；聚四氟乙烯

蓋子涂層：聚四氟乙烯

小齒輪：AISI 303不銹鋼；人工智能 316

密封件：FKM

環境溫度 -20°C 至 +80°C

低溫版：-40°C 至 +80°C

高溫版：-20°C 至 +160°C

標稱回轉角

雙作用和單作用：90°

+5°的標稱旋轉角為標準

在兩個終端位置可調至 -10°

扭矩 2.5 Nm 至 9,600 Nm

控制壓力 2 至 8 bar

外殼：鋁合金，陽極氧化

蓋子：鋁合金，粉末涂層

活塞/齒條：鋁合金

小齒輪：防腐鋼

密封件：丁腈橡膠

軸承：由光滑塑料制成

螺絲：不銹鋼A2
