VARMEC 減速機

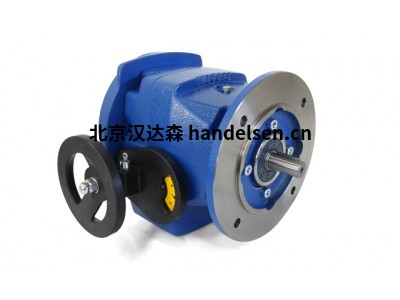

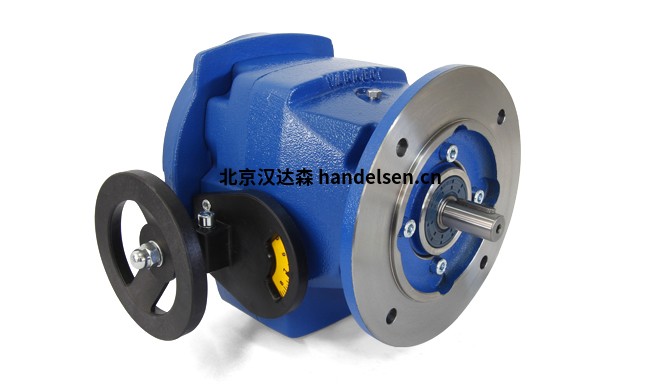

VARMEC帶或不帶減速器的變速驅動器。VARMEC 變速器有 5 種尺寸（VAR 2-5-10-20-30）可供選擇，變速比為 5:1。每種尺寸都可以?xún)H作為變速器提供，也可以作為組合變速器和齒輪減速器提供，在單個整體外殼中具有 1 或 2 個減速級。

變速器可以與 IEC 電機（B5 型）一起提供。輸出速度通過操作帶有直接速度位置讀數的控制手輪逐漸改變。需要時，控制手輪可更換為帶限位開關裝置的電動伺服電機。此外，每個變速器都可以配備一個接近傳感器，以在數字儀表上提供輸出速度的顯示。此外，可以提供一個數字或模擬轉換器來控制來自外部信號的輸出速度。

輸入功率從 0,12 到 4 kw,變速比5:1.

操作原則

VARMEC 變速傳動系統基于安裝在電機軸上的摩擦錐 (1) 和傳動軸 (5) 上的摩擦環 (2) 安裝端之間的摩擦傳遞動力。摩擦錐和摩擦環之間的壓力通過爪形離合器凸輪面 (4) 保持與輸出負載扭矩成比例。在空載期間，同心傳動軸內的彈簧 (3) 在錐體和環之間提供低接觸壓力。這允許在靜止時進行速度設置更改，這是與變速驅動器類型相比的主要優勢，速度變化是通過電機的運動、導軌、齒條 (7) 和小齒輪 (6) 連接到控制手輪，或者通過電動速度控制系統。
