德國凱撒DR. KAISER 精密金剛石工具，CBN砂輪

修整盤

成型滾輪

靜態修整工具

金剛石修整滾輪（型號：RGM, RGF, PGM Series）



修整主軸

修整主軸



砂輪

CBN砂輪

金剛石砂輪

電鍍砂輪



耐磨損件

耐磨損件









金剛石修整工具

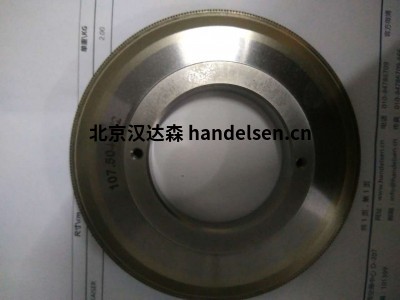

修整盤

·生產商:Dr. Kaiser

·原產地:德國

·應用范圍:針對普通和超硬砂輪的CNC修整



產品詳細信息

CNC修整技術可以用于所有的磨削領域，  尤其在少量，中等產量以及樣件加工的應用。柔性化的CNC 控制能夠很容易的改變生產的流程。從單片滾輪的價格來講，CNC修整碟片要比成形滾輪便宜。可以修整各種不同形狀種類的砂輪。



使用天然金剛石或CVD材料的CNC修整碟片用于普通砂輪的修整，可自銳性的旋轉修整工具用于修整超硬砂輪。對滾輪和修整系統的優化使精密修整應用達到其zui好的跳動偏差和zui好的修整結果。



工藝優化



除了通常的參數如進給量，滾輪轉向和速度比之外，修整工藝可以通過工具，金剛石的模式（粒度，排列，金剛石品級）以及輪廓的幾何形狀的制造過程得到非常顯著的優化。高精密幾何形狀所需的高要求可以通過使用CVD金剛石達到。使用這種技術，精細型面的的圓弧半徑最小可以達到 1/100 mm。



修整碟的重修



CVD金剛石允許多次重修CNC修整碟片。這極大的降低修整工具的成本，并能夠長時間的在生產上使用，重修后，甚至多次重修后的碟片的工藝參數幾乎和新碟片的一樣。



精度



所有的DR. KAISER產品，在安裝在客戶磨床上時，都對其軸向和徑向跳動有要求。我們?cè)诮桓敦浳飼r(shí)，也隨箱提供出廠檢查文件和用于客戶磨床上CNC數據的設置值，根據客戶CNC的要求獨立設計而成。







成型滾輪

成型滾輪

·生產商:Dr. Kaiser

·原產地:德國

·應用范圍:多種應用的修整，比如螺紋、葉片、支撐軸頸、軸承溝道、閥門、發動機閥、燃油噴射組件、刀片、齒輪、發動機部件、變速箱部件



產品詳細信息

單軸向進給的成形滾輪通常用于修整許多不同種類的大規模生產用砂輪。較短的修整時間和較長的工具壽命帶來生產的高效性和工藝的一致性，各種普通砂輪和特殊超硬砂輪都可以用這種方法修整。



CD修整（連續修整）常被用于加工淬硬工件及超耐熱不銹鋼的精密成形砂輪的修整。



對于各種修整應用，DR. KAISER 可以提供特定應用的修整工具來實現所需要的公差和工具壽命。



在很多應用中使用：

螺紋

葉片

支撐軸頸

軸承溝道

閥門

發動機閥

燃油噴射組件

刀片

齒輪

發動機部件

變速箱部件



工藝優化

修整參數如進給量，滾輪轉向，速度比在很大程度上受滾輪設計和金剛石模式（粒度，植入模式和金剛石種類），以及金剛



石滾輪表面狀態的影響，DR. KAISER在滾輪設計上的長期經驗可用于優化你的修整工具的修整行為。帶高質量金剛石或我們所擁有的CVD金剛石的專用磨損保護可以預防修整工具的關鍵部位的早期磨損。



精度

DR. KAISER 制造的所有工具都能達到zui高的精度。逆向電鍍制造技術用于生產高精度的成形滾輪。逆向燒結技術與金剛石加強修整工具的易磨損區域技術相結合，從而獲得了很長的工具壽命。如那些預成形和樣品生產的應用，直接電鍍作為一種經濟高效的，及可以多次重復電鍍的修整工具方案加以使用。每一個工具都有其測量區域，通過檢查工具的跳動來調節工具適配磨床。



成形滾輪的定位



對于用于斜進給磨削應用的成型滾輪的設計，重要的是滾輪軸線相對于砂輪軸線的定位。我們的設計部門在設計前將商討所有的涉及磨床和其應用的重要問題。在滾輪正式生產前，我們會提供所建議的滾輪圖紙給客戶簽字核準。







靜態修整工具

靜態修整工具

·生產商:Dr. Kaiser

·原產地:德國

·應用范圍:靜態修整直線形狀及復雜形狀



產品詳細信息

靜態修整工具是可以用在各種磨削設備上，而且是CNC修整碟狀滾輪的簡單替代品，它不僅可以在砂輪上修整出直線形狀，而且在有CNC功能的設備上修出復雜形狀，靜態修整工具使用廣泛，從很小的內圓磨砂輪，到用在汽車凸輪軸和曲軸加工的大砂輪，專用的支撐架能夠使靜態修整器適合任意磨削設備，一個牢固安裝的靜態修整器能夠使磨削工件表面達到很好的表面質量。



合cheng（人造）金剛石有其獨特性。品質的恒定性和合成金剛石形狀的多樣性，為靜態修整器行業帶來新機會，像“斧形”的和那些合成金剛石三角形塊的靜態修整器，可以被視做“成形穩定”的工具。這意味著金剛石表面不會磨損較快，這些工具主要用在砂輪的成形修整上。CVD（化學氣相沉積）金剛石和MCD（單晶）金剛石的應用，使得修整工具壽命延長了。這些工具也可以通過“重新磨削“或者有時稱為“重新研磨“金剛石表面來獲得其原始型面。使用標準CVD材料尺寸和形狀的DIAFORM工具與使用特殊金剛石尺寸要求的DIAFORM工具，DR. KAISER 都能提供。MCD金剛石適用于修整像SiC（碳化硅）這樣的非常硬磨料的砂輪。



其修整行為受所選擇使用的人工合成金剛石種類及工具自身上放置的金剛石方向的影響。如需要詳情，請聯系我們的修整工具專家。使用PCD（聚晶金剛石）或帶或不帶插銷的CVD金剛石的三角塊狀的修整工具可和不同的夾緊系統一起使用。夾緊系統可以根據你的需求設計。





金剛石修整滾輪（型號：RGM, RGF, PGM Series）



金剛石修整滾輪(型號： RGM, RGF, PGM Series)

·生產商:Dr.Kaiser

·原產地:德國

·應用范圍:用于各種磨齒機的砂輪修整，包括蝸桿磨、成型磨、螺傘齒等齒輪磨削機床



產品詳細信息

DR.KAISER的齒輪磨金剛石修整滾輪，適用于各種品牌的磨齒機，包括FASSLER、GLEASON、KAPP、NILES、 LIEBHERR、REISHAUER、SAMPUTENSILI廠的修整系統，以及為顧客專門設計的修整系統。



DR.KAISER蝸桿磨金剛石滾輪



修整盤和滾輪的外形輪廓的設計，是根據計算機掌握的各個齒輪的數據資料來進行計算的。





蝸桿磨金剛石滾輪技術參數：

模數范圍：0.2-10mm

嚙合角度：10°~35°

半徑：    可達6000mm

修緣：    弧形的和直線的

頂部倒角：所有形式

形狀公差：在2μm范圍內

公差：    在2μm范圍內
