Kupplungswerk ELKU-N系列彈性爪式聯軸器
Kupplungswerk ELKU-N系列帶制動鼓、制動盤或墊片的 2 或 3 部分設計的扭轉和彎曲柔性插頭聯軸器 扭矩25- 100.000 牛米。
Kupplungswerk ELKU-N系列彈性爪式聯軸器技術特點

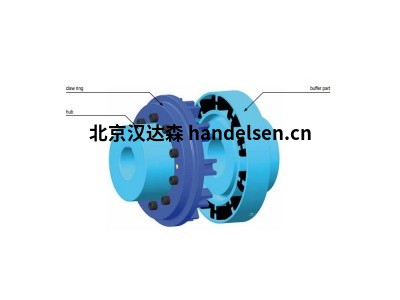

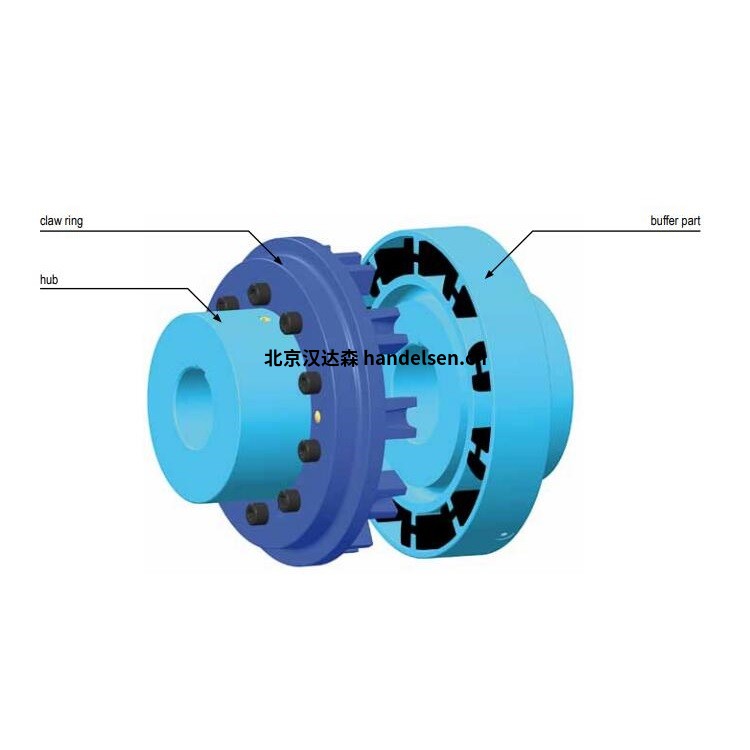

彈性爪形聯軸器 N (ELKU-N) 是一種強制鎖定、扭轉彈性聯軸器，允許徑向、軸向和角向主動軸和從動軸之間的位移。 它是一個故障安全耦合。
扭矩將由安裝在緩沖部分的彈性緩沖組傳遞，并圍繞聯軸器的圓周對稱分布。
爪環（A 型）或爪部（B 型）的爪在緩沖器之間的空間中運行。
緩沖區受到壓縮。 這就是為什么存在低磨損和高負載能力的原因。
聯軸器的高阻尼可保護驅動器免受過度動態過載的影響。 逐漸上升的彈簧特性允許快速減少能量振蕩并限制其幅度。
在 - 30 °C 至 + 80 °C 的工作溫度下可以運行。
標準輪轂材料為灰口鑄鐵 EN-GJL-250-DIN EN 1561.1561。
Kupplungswerk ELKU-N系列彈性爪式聯軸器類型
A型三部分設計
B型兩部分設計
S1 型設計，帶制動盤
S2 型設計，帶徑向可拆卸制動盤
帶墊片的 H 型設計
訂貨實例：
ELKU-N A 250 - 48 H7P14) (x100)3) - 50 H7P14) (x100)3) KWN 22013
ELKU-N B 10 - 20 H7P14) (x35)3) - 16 H7P24) (x25) KWN 22013
ELKU-N S1 25 - 315 x 16 - 50 H7P14) (x50)3) - 15 H7P14) (x50)3) KWN 22013
ELKU-N S2 25 - 315 x 30 - 50 H7P14) (x110)3) - 15 H7P14) (x50)3) KWN 22013
ELKU-N H 63 - 140 - 40 H7P14) (x60)3) - 22 H7P14) (x70)3) KWN 22013
