Stuwe收縮盤HSD130-20的參數介紹

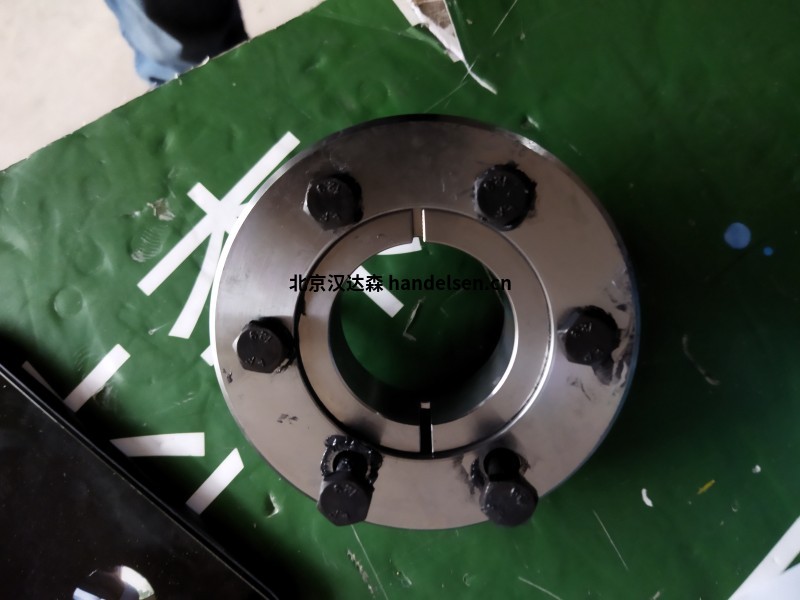

HSD型收縮盤是一種可拆卸的機器元件，用于將空心軸連接到軸上。熱縮連接是一種免維護連接，由于壓配合而耐臟，并且可以以多種方式使用。例如，HSD 類型是風力渦輪機驅動、包裝機或行李分揀系統中的軸和輪轂的經濟高效組合。



Stuwe的摩擦式軸連接基于兩個錐形表面相互擠壓的原理。

Stuwe收縮盤，鎖定單元、聯軸器、法蘭聯軸器、萬向聯軸器

Stuwe的收縮盤扭矩下的安全傳輸18000000 Nm；適用于軸直徑從 8 毫米到超過 1000毫米



在風電領域Stuwe收縮盤主要用于風力渦輪機

每年，數以千計的收縮盤確保風力渦輪機能夠安全可靠地利用風力發電。斯圖韋HSD型收縮盤用齒輪箱空心軸連接主傳動系中的轉子軸。齒輪箱法蘭軸通過以下方式固定在轉子軸上FKHA型法蘭聯軸器。鎖定單元類型 AS 加入變速箱軸高速側的聯軸器和制動盤。鎖定單元 IS 和 AS 用于發電機之間的直接驅動軸和發電機轉子。

Stuwe收縮盤HSD型是一種可拆卸的機械元件，用于將空心軸連接到軸上。收縮連接是一種免維護、防塵的壓配合連接方式，具有廣泛的應用。HSD型是風力渦輪機傳動系、包裝機或行李分揀系統中軸和輪轂的一種經濟有效的連接方式

二、Stuwe收縮盤HSD系列參數

1、Stuwe收縮盤HSD 20型：低扭矩，可傳遞的扭矩為0.15-18.3 kNm；軸直徑20 - 250毫米

2、Stuwe收縮盤HSD 21型：中型扭矩，可傳遞的扭矩為16 - 4033 kNm；軸直徑110 - 730毫米

3、Stuwe收縮盤HSD 22型：高扭矩，可傳遞扭矩為0.02-16493 kNm；軸直徑9 - 1050毫米

4、Stuwe收縮盤HSD 23型：非常高的扭矩，可傳遞扭矩26 - 19684 kNm；軸直徑100 - 1050毫米

5、Stuwe收縮盤HSD 81型：與系列22相同，扭矩提高20 - 30 %；可傳遞扭矩1.5-19958 kNm；軸直徑38 - 1050毫米

6、Stuwe收縮盤HSD 83型：與系列23相同，扭矩提高20 - 30 %；可傳遞扭矩30 - 23811 kNm；軸直徑100 - 1050毫米

三、Stuwe收縮盤HSD系列部分型號

Stuwe收縮盤HSD100-22

Stuwe收縮盤HSD100-81

Stuwe收縮盤HSD103-20

Stuwe收縮盤HSD108-20

Stuwe收縮盤HSD110-81

Stuwe收縮盤HSD115-20

Stuwe收縮盤HSD120-20

Stuwe收縮盤HSD120-81

Stuwe收縮盤HSD125-22

Stuwe收縮盤HSD125-81

Stuwe收縮盤HSD130-20

Stuwe收縮盤HSD135-20

Stuwe收縮盤HSD140-21
