產品介紹

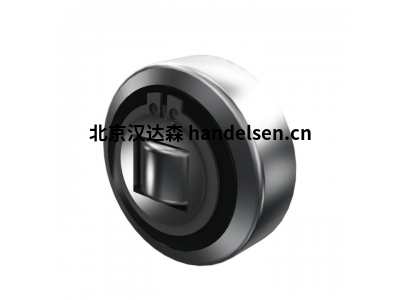

WINKEL Bearing 軸向軸承固定 4.056
貨號： 200.003.000
F R最大值 統計。徑向： 12,90 kN
F A最大值 統計。軸向： 4,00 kN
直徑： 77,70 毫米
重量： 1,12 公斤
適用型材： 標準 2 NbV、PG 2 NbV
配套法蘭盤： AP 2 , AP 2-Q , AP 2-LUB
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.057
貨號： 200.004.002
F R最大值 統計。徑向： 12,90 kN
F A最大值 統計。軸向： 4,00 kN
直徑： 77,70 毫米
重量： 0,85 公斤
適用型材： 3019 NbV
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.058
貨號： 200.005.000
F R最大值 統計。徑向： 22,40 kN
F A最大值 統計。軸向： 7,00 kN
直徑： 88,40 毫米
重量： 1,60 公斤
適用型材： 標準 3 NbV、PG 3 NbV、3020 NbV
配套法蘭盤： AP 3.1 , AP 3.1-LUB , AP 3-Q
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.059
貨號： 200.006.000
F R最大值 統計。徑向： 22,00 kN
F A最大值 統計。軸向： 7,00 kN
直徑： 101,20 毫米
重量： 1,80 公斤
適用型材： 2912 NbV
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.060
貨號： 200.007.000
F R最大值 統計。徑向： 23,80 kN
F A最大值 統計。軸向： 7,44 kN
直徑： 107,70 毫米
重量： 2,20 公斤
適用型材： 3100 NbV
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.061
貨號： 200.008.000
F R最大值 統計。徑向： 23,80 kN
F A最大值 統計。軸向： 7,44 kN
直徑： 107,70 毫米
重量： 2,80 公斤
適用型材： 標準 4 NbV , PG 4 NbV
配套法蘭盤： AP 4 , AP 4-Q , AP 4-LUB
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL軸承系統的優勢：
降低您的設計和生產成本
可承受高徑向和軸向載荷
高統計的強大配置文件。和動態載荷
型材中的最佳力分散
軸承和型材的使用壽命更長
通過焊接螺栓進行經濟組裝
軸承組件易于更換

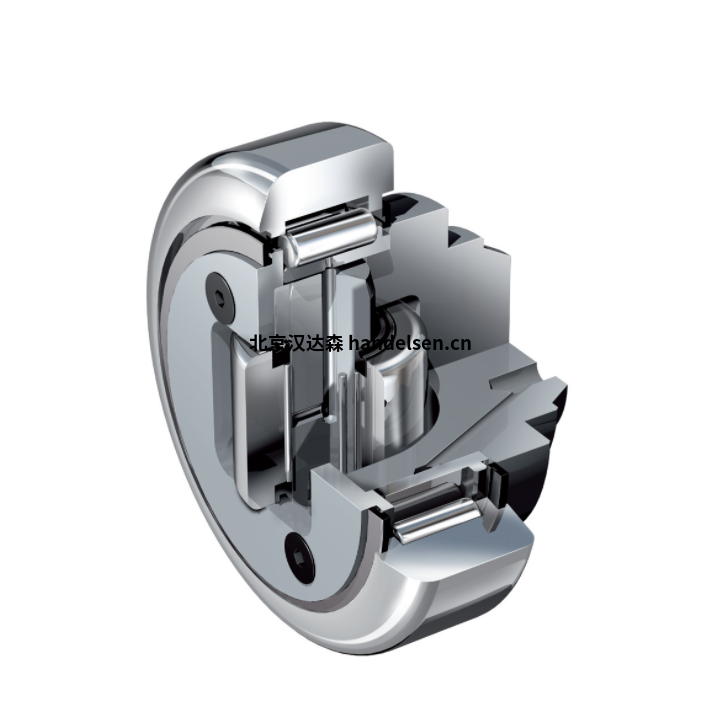

技術細節：
外圈由表面硬化鋼 UNI 16 CrNi 4 制成，硬度為 62+2HRC
內圈由軸承鋼 En 31-SAE 52100 制成，硬度為 62-2 HRC
圓柱滾子具有平磨頭，由 En 31-SAE 52100 鋼制成，硬度為 59 – 64 HRC
焊接螺栓由 C22E（材料編號 1.1151）制成
螺栓公差 –0.05 毫米
從 4.054 到 4.063 的軸承是可再潤滑的
軸承使用 3 級油脂潤滑（例如 Shell Gadus S2 V100 3）
標準 WINKEL 軸承可耐受 -20 °C 至 +80 °C
WINKEL 高溫軸承最大可使用。+250 °C 環境溫度。
最大。鋼制 WINKEL 軸承的速度為 3m/s。
對于 VULKOLLAN ®和 POLYAMIDE 類型的軸承是最大的。速度 6 米/秒。
軸向軸承與型材內側之間的間隙不應超過 0.5 毫米。
