Ketterer BLDC 電機 3206 - T-Rex-I-65-86

Ketterer BLDC 電機 3200 - T-Rex-I-44-89

描述

14 極 BLDC 電機，配備強大的釹磁鐵，配備兩個用于轉子位置檢測的模擬霍爾傳感器。電氣連接設計為插入式系統。需要額外的電力電子設備來操作電機。馬達的一個實施例配備有空心軸。因此，媒體線或其他線可以穿過電機，或者可以在兩側實現輸出。

特殊功能

專為高扭矩而設計

非常高的抗過載能力

非常適合作為無齒輪應用的直接驅動器或發電機

也可根據要求提供其他繞組

可針對特定工作點設計和制造發動機

技術數據

型號系列 3200.00-0002 3200.00-0003

電壓范圍 12V 至 48V 12V 至 48V

標稱電壓 36 伏 36 伏

額定電流 2.5A 2.5A

額定扭矩 0.55Nm 0.55Nm

額定速度 1,100 轉 1,100 轉

額定扭矩下的軸功率 65W 65W

最大效率 74% 74%

怠速 1,350 轉 1,350 轉

堵轉轉矩 2.1牛米 2.1牛米

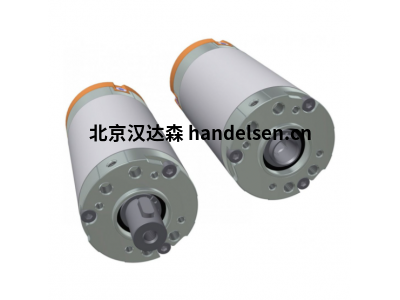

Ketterer BLDC 電機 3206 - T-Rex-I-65-86

描述

14 極 BLDC 電機，配備強大的釹磁鐵，配備兩個用于轉子位置檢測的模擬霍爾傳感器。電氣連接設計為插入式系統。需要額外的電力電子設備來操作電機。電機軸可選地設計為空心軸或普通電機軸。0002 型配有螺母 Tr14x3 RH。這允許主軸被線性引導通過電機。

特殊功能

專為高扭矩而設計

非常高的抗過載能力

非常適合作為無齒輪應用的直接驅動器或發電機

也可根據要求提供其他繞組

可針對特定工作點設計和制造發動機

技術參數

模型系列 3206.00-0001 3206.00-0002

電壓范圍 12V 至 48V 12V 至 48V

標稱電壓 36 伏 36 伏

額定電流 4.5A 4.5A

額定扭矩 1.5牛米 1.5牛米

額定速度 900轉 900轉

額定扭矩下的軸功率 140W 140W

最大效率 89% 89%

怠速 1,050 轉 1,050 轉

堵轉轉矩 6.2牛米 6.2牛米

主軸螺母 Tr14x3 RH -

在標稱點進給 45毫米/秒 -

進給力 1,000N
