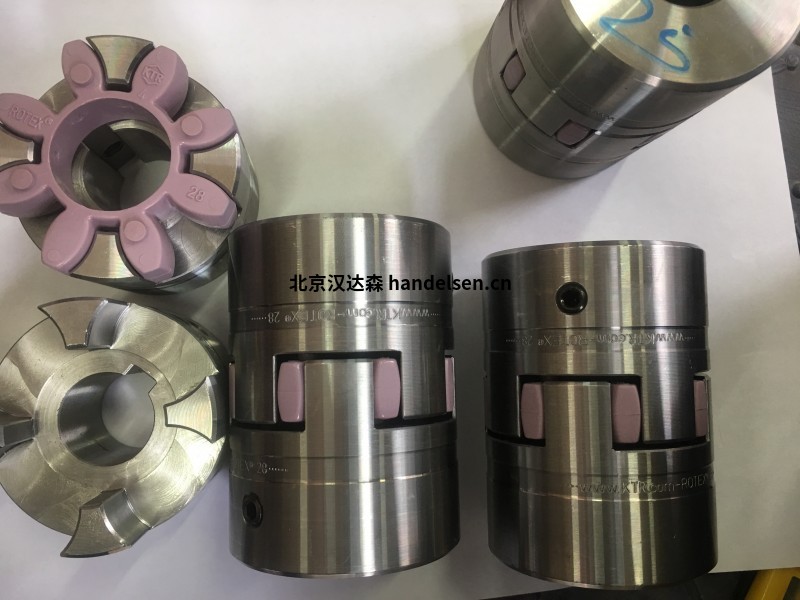

KTR聯軸器ROTEX-55 EN-GJL-250用于發電機組

通過 REVOLEX 銷軸和襯套聯軸器實現安全扭矩傳輸

REVOLEX 是扭轉靈活、故障安全的銷軸和襯套聯軸器 ，主要用于高扭矩和受到?jīng)_擊的驅動器的應用。它們特別堅固，故障安全，可在可靠傳遞扭矩的同時補償任何類型的軸位移。REVOLEX銷軸和襯套聯軸器可以軸向插入，并具有尺寸短的特點。這些銷軸和襯套聯軸器通常配備液壓可拆卸銷，這意味著拆卸時不需要特殊工具。REVOLEX ®銷軸和襯套聯軸器的聯軸器組件 免維護，可在安裝狀態下順利拆卸彈性環和銷軸。



RKTR EVOLEX ®銷軸和襯套聯軸器通常配備 80 ShA NBR 彈性環，標準材料是真正的全能材料。NR 彈性體可用于低溫應用。除了無間隙、電絕緣的 NBR 彈性體（藍色）之外，還提供主要用于索道驅動的產品。



KTR REVOLEX 從 4,300 Nm 的額定聯軸器扭矩開始，小型銷軸和襯套聯軸器相對昂貴。ROTEX和POLY-NORM產品系列可用于低性能范圍。

我們的彈性銷軸和襯套聯軸器 REVOLEX：

用于受到?jīng)_擊的驅動器的扭轉彈性、故障安全聯軸器/銷軸和襯套聯軸器

軸向、徑向和角位移補償

減振

軸向插入式，組裝方便

短尺寸；小軸距尺寸

扭矩從 3,800 到 1,220,000 Nm

由 perbunan (NBR) 制成的彈性體

彈性體的應用范圍為 -30 °C 至 +80 °C，短期最高可達 +120 °C

無需付出很大努力即可輕松組裝完整的銷釘

符合 ATEX（根據歐盟指令 2014/34/EU）



二、KTR POLY-NORM M 扭轉彈性、故障安全聯軸器

用于高扭矩和大軸徑的聯軸器

POLY-NORM ® M 具有扭轉彈性的故障安全聯軸器是一種由三部分組成的大型聯軸器，主要用于高扭矩應用和受到?jīng)_擊的驅動器。



它特別堅固，故障安全，可補償任何類型的軸位移，同時可靠地傳遞高扭矩。



多個彈性體系列一個接一個地排列，可傳輸高扭矩，外形尺寸相對緊湊，軸徑可達 Ø 900 mm。

POLY-NORM M 的三部分設計允許在安裝時更換彈性體。



KTR POLY-NORM M 扭轉彈性、故障安全聯軸器特征

扭矩高達 5,500 kNm

軸徑最大 Ø900 mm

緊湊的外部尺寸，因為彈性體一個接一個地排列

短尺寸；小軸距尺寸

 減振

軸向、徑向、角度補償

軸向插入，易于組裝，易于維修

庫存標準組件

由 perbunan (NBR) 制成的彈性體

彈性體可以在安裝時更換
