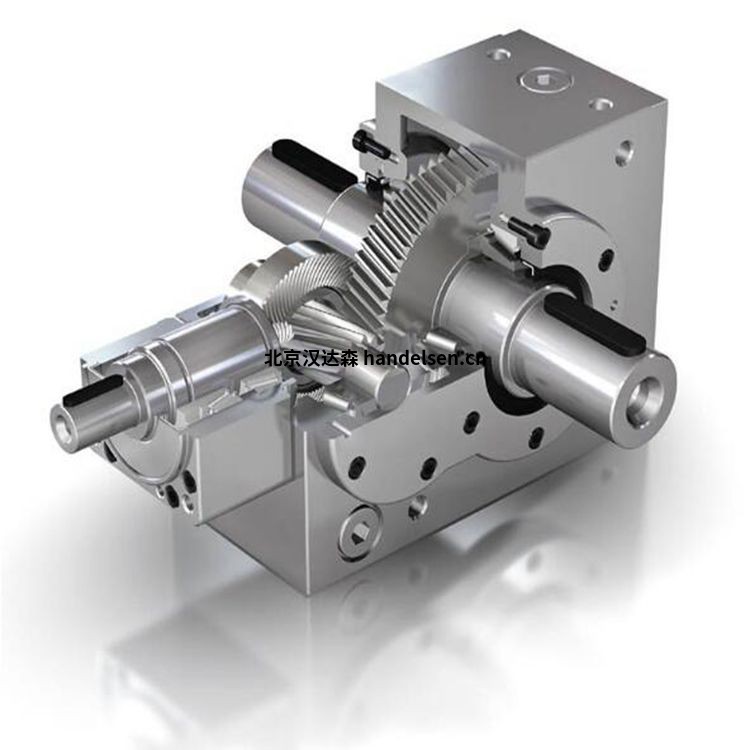

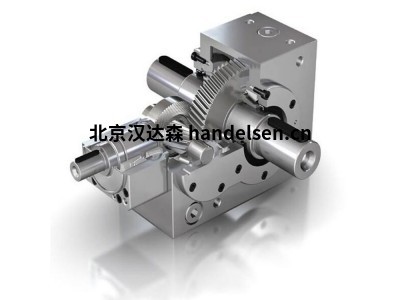

Graessner螺旋錐齒輪箱P45

GraessnerPower Gear HS 版  – 高速錐齒輪箱

專為特殊要求而設計 - 無需適應，無需妥協：在新開發的Power Gear HS系列中，Nidec Graessner擁有數十年的工程專業知識。因此，每個單獨的組件都經過一致的開發和設計，以滿足最高速度的要求。具有多種應用和應用領域的眾多優勢。

最高速度的變速箱

用于動態伺服傳動系統

更高的允許熱性能限制

低背隙和高精度傳動

通過連接燈籠安裝電機

軸和錐齒輪之間的摩擦鎖定配合

適用于同軸齒輪箱的前置級

高達 98% 的高效率等級，從而實現節能



技術概述

  尺寸 S75、S90、S110、S140、S170

  配置 L, H, KL, KH

  比率 我 = 1,0 / 1,5 / 2,0

  軸布置WA 1、WA 3、WA 13、WA12、WA23、WA123

  輸入速度 n 1max 高達 8500 分鐘-1

  電機安裝

通過聯軸器和燈籠 (KL/KH)

Graessner微型螺旋錐齒輪箱

微型齒輪的一切。尺寸、重量、精度 ——Power G ear Miniature 樹立了新標準。PowerGear Miniature 具有極小的安裝尺寸、極輕的鋁制外殼、最高的性能和精度以及許多其他優點。



PowerGear Miniature 的獨特設計將在驅動技術領域開辟廣泛的應用。



微型齒輪可實現最大精度

低背隙和高傳動精度

表面硬化錐齒輪齒系統

摩擦鎖定軸和錐齒輪配合

通過 98% 的高效率實現節能

極輕的鋁制外殼

通過合成潤滑脂免維護



選項 - 根據要求：



特殊調整和定制設計

帶聯軸器和燈籠的版本

不銹鋼或陽極氧化版本

填充食品監管批準的潤滑脂



Graessner微型錐齒輪箱尺寸：P27 P33 P45
