Ewo 壓縮空氣過濾器VMA 系列

滿足最高要求的壓縮空氣處理

對于許多應用而言，使用普通壓縮空氣過濾器清潔壓縮空氣已不再足夠。在這里，vma過濾系統作為一個單元或組合提供了一個分級程序，以滿足從用于工作工具的技術清潔壓縮空氣到處理空氣和無味呼吸空氣的所有要求。

外殼內置于 vma 模塊化系統中，用于直接法蘭。兩種外殼尺寸和六種不同的應用尺寸。連接尺寸從 G 1/4 到 G 2，符合 DIN-ISO 228 標準。外殼和容器由鋁制成，塑料涂層，防腐蝕，外觀美觀，易于清潔。

差壓表顯示過濾器中的壓降。更換過濾器插件見下文。充分利用過濾器的使用壽命節省了成本，及時更換可阻止能量損失?？蛇x擇前部或后部可讀安裝（雙刻度）。

支架安裝，適用于單個設備和組合，可作為附件提供。

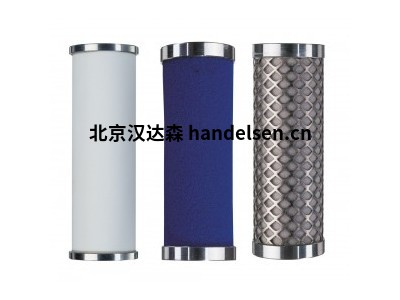

過濾器插件。三種不同的嵌件，每種尺寸具有相同的安裝尺寸。

不同版本的冷凝水排放閥：全自動附加式排放閥，標準配置用于預過濾器和微過濾器。外部，易于維護。最小工作壓力 4 巴。 手動排水閥作為活性炭過濾器排氣閥的標準配置，因為這里不產生冷凝水。

單個設備

預過濾器、微濾器、活性炭過濾器
V-M-A 程序在各個尺寸和螺紋連接方面的結構如下：有兩種不同的外殼尺寸，具有兩種或四種不同的容器長度，即總共六種不同的公稱尺寸或應用尺寸。

每種尺寸提供兩種不同的螺紋連接（最小尺寸甚至有三個），因此每個設備或組合總共有13種不同的版本。

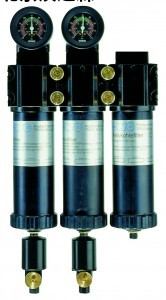

組合

預過濾器 – 微濾器
微濾器 – 活性炭過濾器
預過濾器 – 微過濾器 – 活性炭過濾器

單個設備組合的組裝是通過四個帶螺釘和螺母的錐形套筒將簡單的翻邊結合在一起進行的。
法蘭順序如下：

1. 將第一臺設備平放在桌子上。法蘭表面向上

2. 將密封圈和四個螺母插入相應的凹槽中

3. 將下一個設備放置在法蘭表面朝下的位置

4. 一個接一個地連接錐形套管，并用螺釘稍微擰緊它們

5. 逐個擰緊螺釘

操作：為了保護不同的壓力表，裝置在組裝后必須緩慢加壓，以便有壓力平衡。
