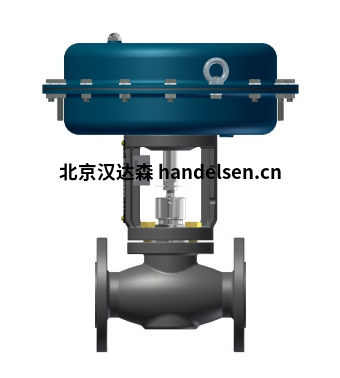

Burocco控制閥EURO系列

閥門選型:

控制閥門的正確選型是控制設備實際中的一個重要環節。實際上，如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制。為達到良好的調節性能，應使閥門在其整個行程的中間部分運行。閥門選型時采用的流量值應為設計期間的最大估計值，發明我呢在1.2-1.6之間。采用以下閥門流量系數進行閥門選型計算。每種規格的閥門都有一個特定的流量系數，具體件“技術規格表

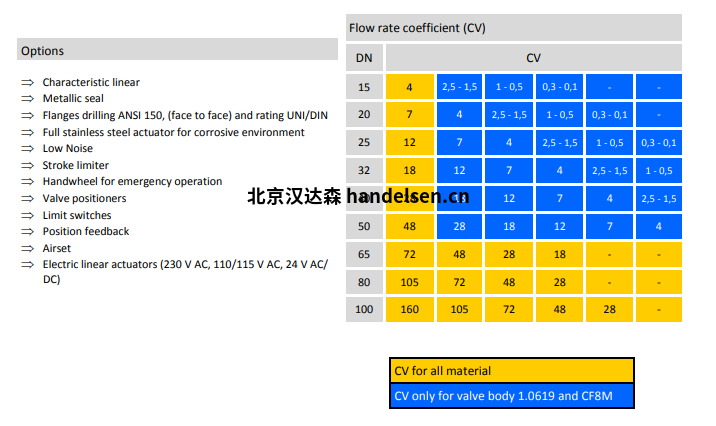

注意：KV指流量系數于公制單位的換算比值，為CV:1.17

布魯克EURO系列控制閥可控制多種流體：蒸汽、過熱水等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。

根據客戶要求，可將閥門用于特殊領域

本產品適用于稀質流體 該系列閥門可配套多種閥塞，根據要求自由組合。

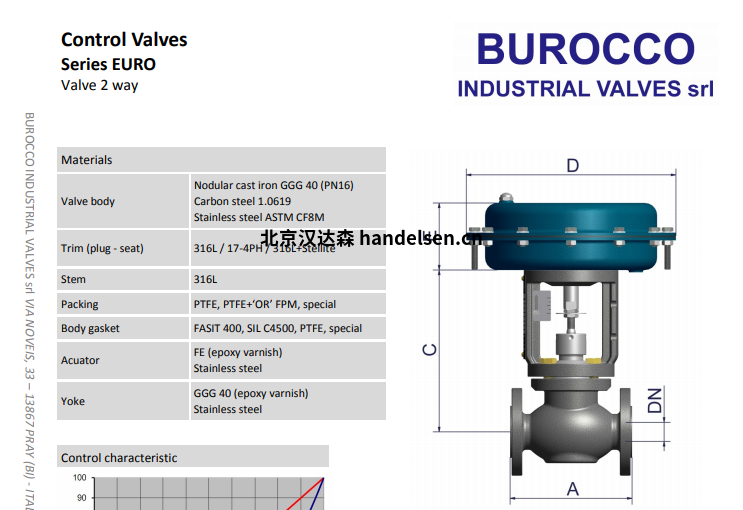

Burocco控制閥EURO系列技術參數：

尺寸:         （DN）DN 15 — 100

壓力等級:    PN16，PN40

連接:            法蘭UNI / DIN PN16，PN40

類型密封:     軟（VI級）金屬的   （Class IV-V）

特征:            百分率（eqp％）

動作 :            氣動膜片（最大供應3bar）

溫度:              范圍為-20至+ 205°C



工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

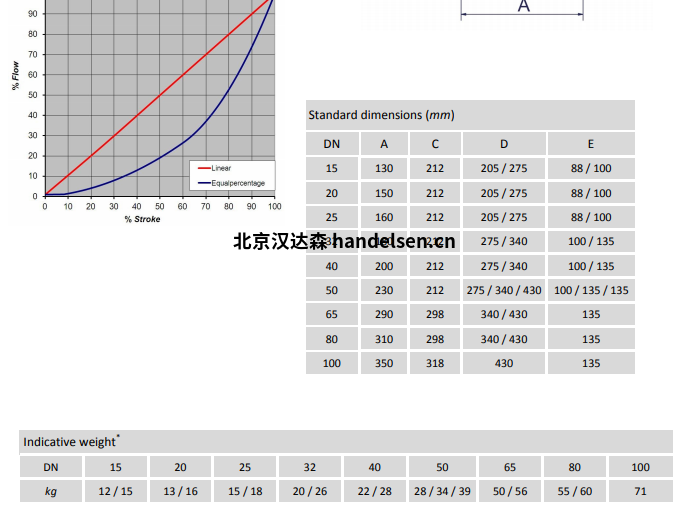

尺寸

-DN15-DN50

壓力等級

-PN16

閥體材料：

-球墨鑄鐵 GS400-12(環氧清漆)PN16

閥座

-AISI316L不銹鋼

連接方式

-法蘭 PN16-凸面（RF）UNI2229

上閥蓋

-符合AAISI420標準鋼

閥塞

等百分比、線性。

AISI 316L 帶PTFE-PTFE/GG插芯（軟質密封）

AISI 316L帶高性能聚合物插芯(HPP)



自調節填料箱

STD-“V”形環+PTFE  +石墨環

LTS-純PTFE “V”形環+ PTFE  +加強石墨環

支架

-球墨鑄鐵 GS400-12(環氧清漆)

伺服控制器

-采用沖印印板（環氧清漆）正反向氣動作用力（最大 2.5bar）

-規格：S.200、S.275、S.340、S.430

-標準彈簧范圍：3-15psi、6-18psi、6-30psi

-電流設備：行程指示器

-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。

壓差△P

請參閱表“技術規格”



密封等級

-符合UNI EN1349標準的規定

-軟密封VI級

使用限制

-采用球墨鑄鐵閥體的閥門：最低溫對-5℃，最高溫度200℃；

蒸汽最高壓力12bar，室溫時誰的最高壓力16bar

填料箱規格

控制閥填料函類型的選擇取決于流體的特性，其壓力和溫度。 對EURO系列的閥門，我們有兩種填料箱。

標準填料箱（STD）。

由PTFE填料中的“ V”形環，石墨環和帶密封件的上導板組成。 可使用至180°C，并結合軟密封塞。



高溫（HTS）填料箱。

由PTFE填料中的“ V”形環和增強石墨填料中的環組成。

可使用至200°C，并與軟密封塞或高性能聚合物結合使用。
