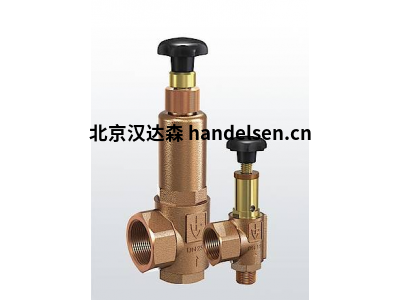

在工業過程控制領域,精確、可靠的流體控制對于確保工藝安全、高效運行和產品質量至關重要。德國 Goetze 公司,作為全球的閥門技術領導者之一,憑借其深厚的工程積淀和對質量的嚴苛追求,推出了廣泛應用于高溫高壓嚴苛工況的 853 系列控制閥。該系列閥門以其堅固的結構、出色的密封性能和廣泛的適應性,成為石油化工、電力(尤其是火電與核電)、冶金、化工等行業的優選控制設備。
一、 核心定位與應用場景
Goetze 853 系列屬于直行程、頂部導向型、單座式(也可提供平衡式結構) 的籠式(套筒)導向控制閥。其核心設計理念是:
1. 應對高壓差與嚴苛工況: 專為高靜壓、高差壓、高溫、易閃蒸、氣蝕、高噪音等挑戰性環境設計。
2. 穩定性與控制精度: 籠式導向結構和精密的加工工藝確保了閥芯運動的精確導向,有效抑制振動,即使在高壓差下也能實現平穩、精確的流量調節。
3. 優化的流體動力學性能: 精心設計的閥籠(套筒)窗口形狀和閥芯輪廓可提供多種流量特性(如等百分比、線性、快開),并能有效降低噪音、減輕氣蝕對閥內件的破壞。
4. 高度的可靠性與長壽命: 堅固的鑄造閥體(常采用 ASTM A217 Gr. WC6/WC9 等高溫材料)、硬化處理的閥芯閥座、以及優化的密封設計,確保閥門在惡劣條件下長期可靠運行,維護間隔長。
5. 模塊化與靈活性: 提供多種閥體材質、內件材質、端部連接方式、執行機構選項和附件,可根據具體工藝要求進行靈活配置。
主要應用場景包括:
· 火電廠:鍋爐給水調節、過熱減溫器、再熱減溫器、主蒸汽旁路、連續/啟動排污、高/低壓加熱器液位控制等。
· 核電廠:二回路給水、蒸汽排放、化學和容積控制系統(CVCS)等。
· 石油化工:高壓反應器進料、高溫分離器液位/壓力控制、熱高分液位控制、重油加氫裝置關鍵控制點、乙烯裂解裝置等。
· 化工廠:高壓合成、高溫高壓換熱器控制、高壓蒸汽調節等。
· 冶金:高壓除鱗水系統、氧氣調節等。
二、 關鍵結構與技術特點
1. 閥體 (Body):
o 結構形式: 通常為標準直通式(Globe Pattern),流路優化設計以減少壓降和湍流。
o 材質: 提供多種選擇以滿足不同介質和溫度壓力需求,常用材質包括:
§ 碳鋼 (ASTM A216 Gr. WCB)
§ 合金鋼 (ASTM A217 Gr. WC6, WC9, C12A - 適用于高溫高壓蒸汽)
§ 不銹鋼 (ASTM A351 Gr. CF8/CF8M, CF3/CF3M)
§ 特殊合金 (如 Monel, Hastelloy B/C, Inconel 等用于強腐蝕介質)。
o 壓力等級: 覆蓋廣泛,常見 ANSI Class 900, 1500, 2500,甚至更高壓力等級。
o 端部連接: 法蘭連接(RF, RTJ 等符合 ASME/ANSI, DIN, JIS 等標準)、焊接端(BW - 對焊,SW - 承插焊)。
2. 閥內件 (Trim):
o 核心組件: 閥籠(Cage)、閥芯(Plug)、閥座(Seat)。
o 閥籠 (Cage):
§ 核心功能: 提供閥芯精確導向,決定流量特性,分散壓降以降低噪音和減輕氣蝕,可拆卸便于維護。
§ 流量特性: 通過閥籠窗口形狀設計實現(標準提供等百分比、線性、快開特性,也可定制)。
§ 降噪/抗氣蝕設計: 提供多級降壓式(Multi-stage)、迷宮式(Labyrinth)等特殊閥籠,通過分級降壓有效控制流速、消耗能量,顯著降低噪音和減少氣蝕破壞。
o 閥芯 (Plug):
§ 導向方式: 頂部導向桿 + 閥籠導向,提供雙導向穩定性。
§ 結構: 平衡式(Balanced)或非平衡式(Unbalanced)可選。平衡式閥芯利用壓力自平衡原理,顯著減小執行機構所需推力,適用于高壓差場合。
§ 密封面: 堆焊硬質合金(如 Stellite 6, 21)或整體硬化處理,確保高硬度、耐磨損、耐沖刷和優良的密封性(可達 ANSI Class IV 或更高)。
o 閥座 (Seat):
§ 通常為可拆卸式結構,便于維修更換。
§ 密封面同樣堆焊硬質合金或硬化處理,與閥芯精密研磨配對,實現緊密關斷。
§ 可提供軟密封(如石墨、PTFE)選項用于特殊密封要求(通常溫度和壓力受限)。
3. 上閥蓋 (Bonnet):
o 標準型: 適用于大多數工況。
o 延伸型: 用于高溫(>230°C)或低溫(< -20°C)工況,通過加長頸部防止填料過熱/過冷,保護填料和延長其壽命。
o 散熱片型: 特別適用于溫度工況(如主蒸汽調節),通過散熱片增大散熱面積。
o 波紋管密封型: 提供零泄漏密封,適用于劇毒、易燃易爆、強放射性或貴重介質。
4. 填料系統 (Packing):
o 通常采用多組 V 型環或編織填料(如石墨、PTFE 增強)。
o 可選配彈簧加載式填料壓蓋,提供持續穩定的密封力補償。
o 可提供活載填料系統(Live-loaded packing)用于更高要求的密封和長壽命。
o 標準配置填料函可接引漏管(Leak-off connection),符合環保和安全規范。
5. 執行機構連接:
o 標準配置直連支架(Yoke),用于連接氣動薄膜執行機構(常見)或電動執行機構。
o 支架設計堅固,確保將執行機構的推力有效傳遞到閥桿。
三、 853 系列典型功能參數概覽 (具體參數需根據規格書確認)
以下表格總結了 Goetze 853 系列控制閥的關鍵功能參數范圍。請注意,實際可用參數取決于具體的閥門尺寸、壓力等級、材質和配置(如是否平衡式、是否特殊閥籠)。
參數類別 |
參數項 |
典型范圍/選項 |
說明 |
公稱通徑 (NPS) |
閥門口徑 |
常見范圍: 1/2" 到 12" (DN15 到 DN300) |
覆蓋從小流量到大流量的廣泛需求。 |
壓力等級 |
ANSI 壓力級 |
標準范圍: Class 900, 1500, 2500 |
專為高壓工況設計,滿足電廠、石化核心裝置要求。 |
設計溫度 |
工作溫度范圍 |
標準范圍: -196°C 至 +593°C |
延伸型/散熱片型上閥蓋支撐高溫應用;特殊材質和密封支撐低溫應用。 |
流量特性 |
固有流量特性 |
標準選項: 等百分比 (Equal Percentage), 線性 (Linear), 快開 (Quick Opening) |
通過閥籠窗口設計實現,滿足不同工藝控制回路需求。 |
泄漏等級 |
ANSI/FCI 70-2 (或 IEC 60534-4) |
標準: Class IV (金屬硬密封) |
優異的閥芯/閥座研磨配對與硬化處理保障緊密關斷。波紋管密封型可實現零泄漏 (Class VI)。 |
噪音控制 |
降噪能力 |
標準閥籠: 有一定降噪效果 |
針對高噪音場合的關鍵選配,保護人員健康和滿足環保要求。 |
抗氣蝕 |
抗氣蝕能力 |
標準閥籠: 有限 |
特殊閥籠通過多級降壓,將氣蝕能量分散消耗在各級,保護閥內件,顯著延長壽命。 |
執行機構 |
兼容執行機構類型 |
主流: 氣動薄膜執行機構 (彈簧范圍可選) |
提供標準支架連接接口,用戶可根據推力和速度要求選配。閥門定位器等附件可集成。 |
端部連接 |
管道連接方式 |
法蘭: RF, RTJ (ASME B16.5, B16.47; DIN; JIS 等) |
適應全球不同標準的管道系統。 |
材質 (典型) |
閥體/上閥蓋 |
WCB, WC6, WC9, C12A, CF8, CF8M, CF3, CF3M, 特殊合金 (Monel, Hastelloy, Inconel 等) |
根據介質腐蝕性、溫度壓力選擇。高溫高壓蒸汽常用 WC6, WC9, C12A。 |
閥內件 (閥芯/閥座/閥籠) |
不銹鋼基體 + 硬質合金堆焊 (如 Stellite 6, 21) |
核心耐磨、耐沖刷、耐腐蝕區域采用高性能材料,保障壽命和密封性。堆焊硬質合金是高壓差高溫應用的標準選擇。 |
|
填料 |
柔性石墨, PTFE 增強石墨, PTFE V 型環等 |
根據溫度、介質和泄漏要求選擇。 |
|
附件 |
可選配置 |
定位器 (氣動/電氣)、電磁閥、限位開關、閥位變送器、手輪機構、增壓器、保位閥、空氣過濾減壓閥、散熱片、延伸頸等 |
增強控制功能、安全性和操作便利性。 |
四、 核心優勢總結
· 高壓差處理專家: 平衡式結構設計、堅固的閥體和導向系統,使其在壓力差下仍能穩定、精確調節。
· 高溫高壓衛士: 優化的材料選擇(如 WC6/WC9/C12A)、延伸頸/散熱片設計,確保閥門在超高溫高壓蒸汽等環境下長期可靠服役。
· 抗惡劣工況能手: 多級降壓閥籠/迷宮式閥籠技術有效應對氣蝕、閃蒸和高噪音問題,保護閥門,延長使用壽命,改善工作環境。
· 精確穩定控制: 雙導向(閥籠+頂桿)設計提供閥芯穩定性,實現高精度流量控制,減少滯后,提升回路控制品質。
· 堅固耐用長壽命: 優質材料、硬化處理的內件、精密的制造工藝和模塊化設計,共同保障了閥門在嚴苛工況下的超長使用壽命和低維護成本。
· 靈活配置適應廣: 豐富的選項(口徑、壓力等級、材質、流量特性、執行機構、附件)使其能夠適配各種復雜工藝需求。
五、 選型與應用建議
選型 Goetze 853 系列閥門是一項系統工程,需綜合考慮以下關鍵因素:
1. 工藝參數: 這是基礎。必須準確提供:
o 介質(名稱、組成、相態 - 液體/氣體/蒸汽/漿液?)
o 大/小/正常流量
o 入口壓力、出口壓力(計算壓差)
o 操作溫度(高/)
o 要求的流量特性和可調比 (R)
o 允許泄漏等級
o 預估噪音水平要求
o 是否存在氣蝕、閃蒸風險?
2. 管道條件: 管道尺寸(NPS/DN)、壓力等級(ANSI Class)、法蘭標準(ASME, DIN, JIS?)或焊接要求。
3. 控制要求: 故障安全模式(FO - 氣開 / FC - 氣關)、所需執行機構推力/行程、控制信號類型(4-20mA, 氣信號?)、是否需要定位器或其他附件(限位開關、電磁閥等)?
4. 環境與安全: 環境溫度、防爆要求、是否涉及劇毒或危險介質(可能需要波紋管密封)?
5. 特殊需求: 是否需要降噪/抗氣蝕閥籠?是否需要延伸頸或散熱片?對材質是否有特殊防腐要求?
強烈建議: 與 Goetze 授權的技術代表或資深閥門工程師合作,提供詳盡的工藝數據表(PDS / Datasheet)。Goetze 通常提供專業的選型軟件或服務,根據具體工況進行精確計算(如流量系數 Cv 計算、執行機構選型、噪音預測、氣蝕評估等),并推薦優的閥門配置(包括閥籠類型、材質等級、執行機構規格等),確保所選閥門不僅滿足功能要求,還能在特定工況下實現佳性能和長壽命。
結論
Goetze 853 系列控制閥代表了高壓差、高溫、嚴苛工況下流量控制技術的先進水平。它將德國精密制造工藝、創新的流體控制設計(如高效降噪抗氣蝕閥籠)和對工業應用需求的深刻理解融為一體。無論是保障超臨界火力發電機組的安全經濟運行,還是優化大型石化聯合裝置的核心反應流程,853 系列都以其可靠性、精確的控制能力和在環境下的耐久性,贏得了全球工程師的信賴。當您的應用涉及高壓、高溫、易氣蝕或高噪音挑戰時,Goetze 853 系列無疑是一個值得深入評估的高性能解決方案。通過嚴謹?shù)倪x型和專業的應用,它將成為您工藝裝置中穩定運行的“流量守護者”。
