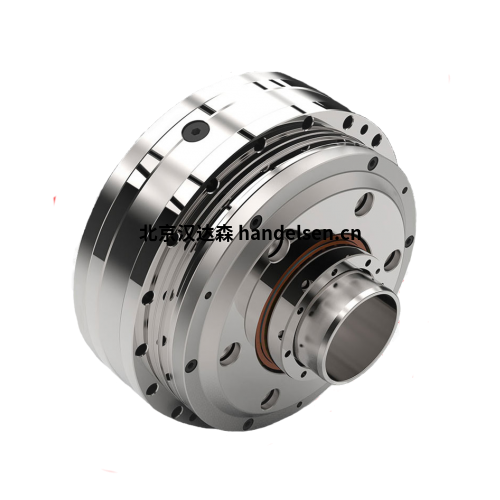

“高精度減速齒輪”的概念是指將高精度減速齒輪和高精度徑向軸向軸承集成在一個單元中。TwinSpin高精度減速齒輪為需要高減速比、高運動學精度、低失運動、高力矩能力和高剛度的緊湊型設計、有限安裝區域和低質量的應用而設計。®
這種傳動概念允許在機器人和自動化，機床，測量設備，導航系統，飛機工業，印機分支，紡織工業和玻璃處理機器，灌裝機等中使用減速齒輪TwinSpin。
TwinSpin®高精度減速齒輪的基本部件有：
· 外殼 - 集成在減速齒輪中的高容量、精密徑向軸向輸出軸承
· 輸出密封 - 在輸出法蘭側，可防止減速齒輪的內部污染和潤滑劑泄漏
· 法蘭 - 輸入和輸出法蘭通過安裝的螺栓固定在一起，并在徑向軸向輸出軸承中相對于表殼以較低的速度旋轉
· 軸 - 減速機構的高速部件，由法蘭中的滾子軸承承載。軸承滾道直接在軸和擋邊上研磨。軸偏心通過滾子軸承旋轉支撐擺線齒輪
· 擺線齒輪 - 其擺線輪廓幾乎同時嚙合50%，可確保傳動減速齒輪的高扭矩和無間隙性能
· 變換桿件 - 將擺線齒輪的行星運動轉換為一對法蘭的旋轉運動

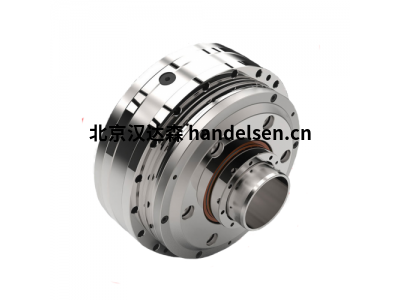

T系列代表了各種帶有圓柱形外殼的TwinSpin高精度減速齒輪。這些齒輪包括精確的減速機構以及高容量徑向和軸向圓柱滾子軸承。
這種減速齒輪設計允許將負載直接安裝在輸出法蘭或外殼上，而無需額外的軸承。T系列高精度減速齒輪的特點是模塊化設計，允許通過連接法蘭安裝您的電機類型。
T系列包括未完全密封的齒輪;必須使用進氣法蘭和墊圈套件進行密封。根據客戶的要求，SPINEA能夠根據客戶的電機提供帶法蘭的密封的減速齒輪。
· 零齒隙減速齒輪
· 高力矩容量
· 定位精度和定位重復性
· 高扭轉和傾斜剛度
· 體積小，重量輕
· 高減速比
· 高效
· 使用壽命長
· 易于組裝
|
大小 |
減速比 |
額定輸出扭矩 |
加速和制動扭矩 |
緊急停止時允許的 |
額定輸入速度 |
循環有效速度 5） |
最大允許輸入速度10） |
傾斜剛度 1）6） |
扭轉剛度 1）7） |
最大空載起動 |
最大后驅 |
|
我 |
TR[牛米] |
T麥克斯[牛米] |
T在[牛米] |
nR[轉速] |
n英 孚[轉速] |
n麥克斯[轉速] |
Mt[牛米/弧敏] |
kt[牛米/弧敏] |
[牛米] |
[牛米] |
|
|
TS 60 |
35 |
37 |
74 |
185 |
2000 |
3000 |
4000 |
27 |
3,5 |
0,16 |
9 |
|
47 |
5000 |
0,12 |
9 |
||||||||
|
63 |
0,12 |
10 |
|||||||||
|
TS 70 |
41 |
50 |
100 |
250 |
2000 |
2000 |
4000 |
35 |
7 |
0,30 |
11 |
|
57 |
2500 |
5000 |
0,15 |
12 |
|||||||
|
75 |
0,14 |
13 |
|||||||||
|
TS 80 |
37 |
78 |
156 |
390 |
2000 |
3000 |
4000 |
62 |
9 |
0,35 |
14 |
|
63 |
5000 |
0,20 |
15 |
||||||||
|
85 |
0,12 |
16 |
|||||||||
|
TS 110 |
33 |
122 |
244 |
610 |
2000 |
2000 |
3500 |
150 |
22 |
0,35 |
24 |
|
67 |
2500 |
3900 |
0,35 |
28 |
|||||||
|
89 |
2000 |
4500 |
0,30 |
30 |
|||||||
|
119 |
2500 |
0,20 |
33 |
||||||||
|
TS 140 |
33 |
268 |
670 |
1340 |
2000 |
2000 |
3000 |
340 |
54 |
0,60 |
40 |
|
57 |
2500 |
3200 |
0,40 |
40 |
|||||||
|
87 |
4500 |
0,35 |
55 |
||||||||
|
115 |
0,35 |
65 |
|||||||||
|
139 |
0,34 |
65 |
|||||||||
|
TS 170 |
33 |
495 |
1237 |
2475 |
2000 |
1500 |
3000 |
705 |
102 |
2,00 |
75 |
|
59 |
2000 |
3500 |
2,00 |
85 |
|||||||
|
83 |
2500 |
1,40 |
100 |
||||||||
|
105 |
4000 |
1,20 |
125 |
||||||||
|
141 |
0,40 |
125 |
|||||||||
|
TS 200 |
63 |
890 |
2225 |
4450 |
2000 |
1500 |
3500 |
1070 |
178 |
1,90 |
90 |
|
83 |
2000 |
4000 |
1,80 |
120 |
|||||||
|
125 |
4000 |
1,70 |
200 |
||||||||
|
169 |
2200 |
4500 |
0,90 |
210 |
|||||||
|
TS 240 |
37 |
1620 |
4050 |
8100 |
1500 |
1000 |
2000 |
1800 |
340 |
3,00 |
90 |
|
87 |
1500 |
3000 |
1,75 |
160 |
|||||||
|
121 |
3500 |
1,70 |
170 |
||||||||
|
153 |
3700 |
1,20 |
180 |
||||||||
|
TS 300 |
63 |
2940 |
7350 |
14700 |
1500 |
1100 |
2500 |
3500 |
680 |
3,00 |
200 |
|
125 |
1400 |
3200 |
2,00 |
250 |
|||||||
|
191 |
1500 |
3500 |
1,50 |
300 |
|
大小 |
減速比 |
最大運動損失 |
平均角度 |
磁滯現象 |
最大傾角 2）3） |
額定徑向力 2） |
最大軸向力 2）4） |
輸入慣性 8） |
重量 8） |
|
我 |
LM [弧敏] |
ATE [弧秒] |
H [弧敏] |
Mc 最大值[牛米] |
FrR[千牛] |
F最大值[千牛] |
l [10]-4金格姆2] |
米 [公斤] |
|
|
TS 60 |
35 |
<1，5 |
±35 |
<1，5 |
107 |
2,6 |
3,7 |
0,006 |
0,86 |
|
47 |
|||||||||
|
63 |
|||||||||
|
TS 70 |
41 |
<1，5 |
±35 |
<1，5 |
142 |
2,8 |
4,1 |
0,061 |
