TRINAMIC集成電路TMC2160A-TA

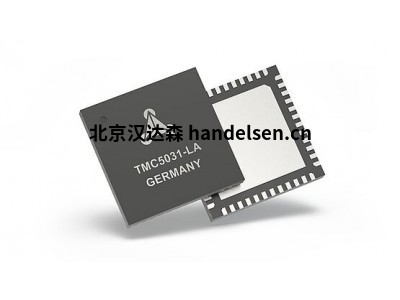

 TMC5031 cDriver是一款集成式電機驅動器和運動控制器解決方案，適用于CCTV攝像機、泵和其他自動化設備應用。該器件集成了兩個SixPoint斜坡控制器、微步進索引器和無傳感器失速檢測技術StallGuard2，旨在驅動兩個雙極性步進電機。輸出驅動器模塊由低RDSon N溝道功率MOSFETs組成，配置為全H橋來驅動電機繞組。TMC5031能夠從每個輸出驅動高達1.5A的電流(通過適當?shù)纳?。TMC5031設計的電源電壓為5...16V。該器件提供一個用于配置和診斷的SPI接口以及一個步進和方向接口。

特殊特點

微步進工作臺ChopSyncCoolStep短路檢測SpreadCycle失速檢測StallGuard2



狀態 活躍的

軸線 2

電機電源 5…16伏

微步 1…256

精力

梯形的

六點

微步進工作臺

ChopSync

CoolStep

短路檢測

SpreadCycle

失速檢測

StallGuard2

相電流，有效值 1.1A

包裹 QFN48 (7x7)
