德國TRINAMIC運動控制 - 電機QSH2818





兩相步進電機與小型光學編碼器相結合，非常適合具有直接反饋功能的節能驅動器。新增的編碼器支持伺服控制，可提高效率，從而可以使用更小的電機。此外，額外的監控允許預測性維護和更穩健的設計，非常適合要求苛刻的應用。



步進電機

QSH2818-x-8k

三聯動力學運動控制 - 電機 QSH2818-51-07-012-8192-AT_01

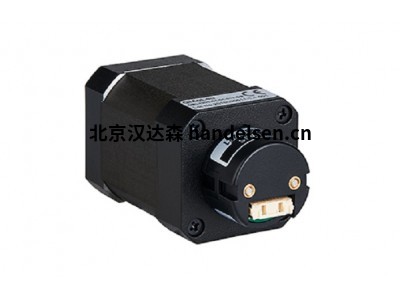

QSH2818-x-8k是一款NEMA11（28mm）兩相步進電機，包括一個小尺寸光學增量編碼器套件。它的分辨率為8192行（32768計數）。Trinamic的步進電機是通用的優質電機。由于滾珠軸承，它們具有較長的使用壽命，并且沒有磨損部件。



技術細節

TRINAMIC運動控制 - 電機QSH2818-32-07-006-8192-AT_01 QSH2818-32-07-006-8k

三聯動力學運動控制 - 電機 QSH2818-51-07-012-8192-AT_01 QSH2818-51-07-012-8k

地位 積極 積極

法蘭 NEMA 11 11

法蘭 28毫米 28毫米

保持扭矩 6英寸 12厘米

相電流 0.68安培 0.68安培

完整步驟 200 200

寬度 28毫米 28毫米

高度 28毫米 28毫米

長度 47毫米 66毫米





3、電池供電的步進電機





電池供電設備需要緊湊的解決方案，包括驅動器。Trinamic提供的GOOT永磁步進電機具有針對低電壓微步進優化的定制電機線圈。這些小型步進電機采用較少的較粗電線繞組，可提供出色的性能，從而改善用戶體驗。
