德國PEAK耦合器測量精度：0.2%

PCAN-MicroMod FD評估板是PCAN-MicroMod FD的開發板，可實現您自己的具有CAN連接和I/O功能的電路的構思和開發。它還可用于CAN和CAN FD結構的培訓目的。用戶可以通過分接頭、螺釘端子、開關和電位計以及測試配置或測試電路訪問所附PCAN-MicroMod FD的資源。配置是使用提供的Windows軟件執行的，該軟件通過CAN將配置數據傳輸到模塊。使用可選的評估套件，所需的CAN接口和CAN電纜包含在交付范圍內。使用可選的評估套件，所需的CAN接口和CAN電纜包含在交付范圍內。



2、德國PEAK耦合器產品應用

在計算機上創建的配置通過CAN總線傳輸到MU-Thermocouple1 CAN FD，然后作為獨立的CAN節點運行?？梢栽贑AN總線上獨立配置多個設備。熱電偶測量單元提供8個熱電偶的連接，這些熱電偶設計用于溫度測量范圍J、K或T，具體取決于產品版本。測量數據可以由中央微控制器控制進行預處理，并通過CAN總線發送。相應的配置是在連接到同一CAN總線的計算機上使用Windows®軟件進行的。



3、德國PEAK耦合器產品概述

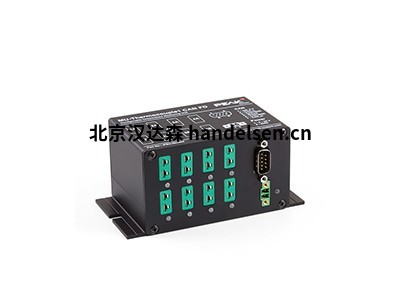

使用MU-Thermocouple1 CAN FD，可以通過CAN FD記錄、預處理和傳輸來自熱電偶的測量數據。溫度通過8個連接進行測量，這些連接設計用于溫度測量范圍J、K或T，具體取決于產品版本。溫度可以用攝氏、華氏或開爾文記錄，并用單獨的系數和偏移進行偏移。測量數據的后續傳輸通過CAN FD或經典CAN進行。數據處理、消息傳輸和LED顯示均使用免費的Windows軟件Thermocouple FD Configuration進行設置。





4、德國PEAK耦合器產品特點

②數據字段的CAN FD傳輸速率（最大64字節）從25 kbit/s到10 Mbit/s

③CAN傳輸速率從25 kbit/s到1 Mbit/s

④恩智浦CAN收發器TJA1044GT

⑤高達500 V的電流隔離

⑥用于測量通道和電源的LED

⑦使用Windows®軟件進行配置熱電偶FD配置

⑧帶法蘭的鋁型材外殼。可應要求提供頂帽式導軌的安裝選項

⑨8至30 V電源

⑩擴展的工作溫度范圍從-40到85°C



5、德國PEAK耦合器產品優勢

①8個用于J、K和T型熱電偶的微型連接器

②4個電隔離測量模塊，每個模塊有2個相同類型的熱電偶連接

③測量精度：0.2%

④參考溫度傳感器在+25°C環境溫度下的精度：通常為±0.5 K，最大值為±1.0 K

⑤CAN傳輸溫度數據分辨率：1/16°C

⑥用于數據傳輸和配置的高速CAN連接(ISO 11898-2)
