瑞士BAUMER碼盤,BAUMER聯軸器

瑞士BAUMER碼盤,BAUMER聯軸器

名稱：  BAUMER碼盤,BAUMER聯軸器

型號：  HG 6

品牌：  BAUMER

產地：  瑞士



瑞士堡盟BAUMER集團在傳感器、編碼器、過程儀表以及視覺技術的研發和生產方面處于世界領先地位。瑞士堡盟BAUMER ELECTRIC公司是世界著名工業控制產品的研發、生產集團，公司擁有員工1500多人，是瑞士最大的傳感器、編碼器、接近開關制造研發公司，優質的產品使其在傳感器技術行業成為世界領先者。瑞士堡盟BAUMER公司產品主要有：M3、M4系列精致型電感接近開關、M5、M6系列接近開關、M8系列系列電感接近開關、M12高溫型開關、M18、M30系列電容接近開關、磁性接近開關及SI流量開關、流量傳感器等。他們在其行業中都是最杰出的企業并且業務遍布歐洲乃至全球

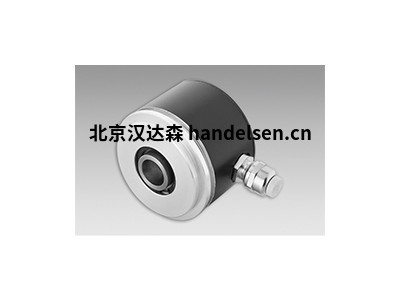

一、瑞士堡盟BAUMER碼盤HG 6產品介紹：

1、瑞士堡盟BAUMER碼盤HG 6產品簡單描述如下：

①盲孔ø12...16 mm

②適用于極高的運轉速度

③從軸向和徑向保護增量碼盤

④結構堅固，自身無軸承

⑤每圈最多512個脈沖

⑥邏輯電平TTL和穩壓器UB 9...26 VDC

瑞士堡盟BAUMER碼盤,堡盟BAUMER聯軸器

2、瑞士堡盟BAUMER碼盤HG 6技術數據–電氣參數等信息如下表所示：



電源電壓 5 VDC ±5 %

電流消耗（無負載） ≤100 mA

每圈脈沖數 100 … 512

輸出信號 K1, K2, K0 + 反相

參考信號 零脈沖, 寬度 90°

輸出頻率 ≤120 kHz

相移 90 ° ±20°

占空比 40…60 %

感應原理 光電

輸出方式 TTL/RS422

抗干擾性 EN 61000-6-2

輻射干擾 EN 61000-6-3

認證 UL 認證 / E256710

3、瑞士堡盟BAUMER碼盤HG 6技術數據–機械參數等信息如下表所示：



尺寸（法蘭） ø58 mm

軸類型 ø12...16 mm 盲孔

軸向誤差 ± 0,2 mm

徑向誤差 ±0,05 mm (帶零脈沖)

防護等級（DIN EN 60529） IP 55 (≤12000 U/分鐘)

運行速度 ≤12000 rpm

材質 外殼: 鋁

轉子慣量 18 gcm²

工作溫度 -20...+85 °C

耐抗性 沖擊 100 g, 6 ms

近似重量 180 g

連接 接線盒式連接

二、瑞士堡盟BAUMER聯軸器D1=8/D2=10產品介紹：

1、瑞士堡盟BAUMER聯軸器D1=8/D2=10簡單描述如下：

①可分離，抗扭矩的帶小深度剖面聯軸器

②可根據需要在預定表面上安裝不同的刻度盤

③用于低動態響應應用

④用于一端連接的彈簧聯軸器，長度115 mm

⑤Operating speed≤12000 rpm

⑥Electric isolated

⑦Plug-in version



2、瑞士堡盟BAUMER聯軸器D1=8/D2=10技術數據參數等信息如下表所示：



運行速度 ≤12000 rpm

工作溫度 -10...+100 °C

轉動慣量 29,5 gcm²

Torsional rigidity 50 Nm/rad

力矩 < 0,6 Ncm

軸向偏移 ±0,4 mm

徑向偏移 ±0,3 mm

測量誤差 ±2,5 °

近似重量 26 g

材質 Clamping ring: aluminium

三、瑞士堡盟BAUMER其它產品常見型號有如下：



產品名稱 制造商 產品名稱

編碼器 瑞士堡盟BAUMER 編碼器BAUMER AMG81B33Z0

編碼器 瑞士堡盟BAUMER 編碼器BAUMER IFRM 08P17A3/S35L

底部相機 瑞士堡盟BAUMER 底部相機BAUMER TXG03 11002223

底部相機 瑞士堡盟BAUMER 底部相機BAUMER TXG03 11003741

編碼器 瑞士堡盟BAUMER 編碼器BAUMER GM400.A11A102_\24VDC

編碼器 瑞士堡盟BAUMER 編碼器BAUMER GM400.A10A304\24VDC

編碼器 瑞士堡盟BAUMER 編碼器BAUMER BHL 16.24K1024-E6-9

編碼器 瑞士堡盟BAUMER 編碼器BAUMER ITD21A4Y292048HNID2SR12S12

編碼器 瑞士堡盟BAUMER 編碼器BAUMER AMG81 P29 Z0,11075638

編碼器 瑞士堡盟BAUMER 編碼器 BAUMER BMMH 30D1G05C10/406093 ROTARY ENCODER 15BIT 32768U

傳感器 瑞士堡盟BAUMER 傳感器BAUMER ITD21H00 2048 H NI S21SG8 E 14 IP65

傳感器 瑞士堡盟BAUMER 傳感器BAUMER M08R1595/O 1S35L49.5

傳感器 瑞士堡盟BAUMER 傳感器BAUMER M08R1595/O 1S35L49.5

傳感器 瑞士堡盟BAUMER 傳感器BAUMER ITD21H00 2048 H NI S21SG8 E 14 IP65

編碼器 瑞士堡盟BAUMER 編碼器BAUMER GXMMW.A203P32

699794  1  27.12

10-30 VDC 5%RW

Profibus-DP V1.22

編碼器 瑞士堡盟BAUMER 編碼器BAUMER ITD 70 A 4 Y 7 1024 H NI H2SK12 S 60

編碼器 瑞士堡盟BAUMER 編碼器BAUMER AMG11 P29 Z0 SN700000668788

傳感器 瑞士堡盟BAUMER 傳感器BAUMER OADM21I6481/S14F

傳感器 瑞士堡盟BAUMER 傳感器BAUMER OADM21I4081/3106
