德國MEILHAUS ELECTRONIC示波器

德國MEILHAUS ELECTRONIC示波器

名稱。德國MEILHAUS ELECTRONIC示波器

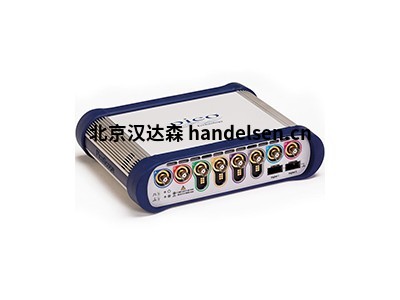

模型。PicoScope 6000E系列

品牌。MEILHAUS

產地: 德國 德國



Meilhaus Electronic GmbH位于慕尼黑附近的Alling，是歐洲在設計、生產和銷售基于PC的數據采集和接口技術方面的領先公司之一。自1977年以來就有Meilhaus Electronic的專業技術，經過43年的行業積累，創新發展和個性化定制，根據專業計量EMC解決方案。產品范圍包括儀器、數據采集器、接口、網絡測試器、軟件和PC卡以及PCI Express、PCI、CompactPCI/PXI、USB和以太網接口的組件。關于PC數據采集的一切：數據采集和測試控制，以及實驗室和工業的數據傳輸。通過MEcademy，Meilhaus電子公司還提供培訓和培訓軟件，電纜測試器和測量?jī)x器。Meilhaus主要產品。梅爾豪斯示波器、梅爾豪斯萬用表、梅爾豪斯測試儀、梅爾豪斯LCR測試儀、梅爾豪斯絕緣測試儀、梅爾豪斯熱成像測試儀、梅爾豪斯探頭、梅爾豪斯工業控制器、梅爾豪斯數據記錄器、梅爾豪斯控制卡、梅爾豪斯接線板、梅爾豪斯模塊、梅爾豪斯發射器、梅爾豪斯電纜測試儀、梅爾豪斯電纜測試器、梅爾豪斯光譜儀、梅爾豪斯計數器、梅爾豪斯手持儀器等等。



一、德國MEILHAUS ELECTRonIC PicoScope 6000E系列500MHz，最高5GS/s的示波器產品優勢

①8個模擬通道和16個數字通道。

500 MHz帶寬，高達5 GS/s的采樣率，高達4 GS的深度存儲器。

③具有8、10或12位分辨率的FlexRes結構。



二、德國MEILHAUS ELECTRonIC PicoScope 6000E 500 MHz系列，高達5 GS/s的實時示波器產品特點及技術規格信息

①8個模擬和16個數字高性能通道（MSO/混合信號示波器）。具有低噪聲的精密通道。

深度存儲器2GS或4GS。

500 MHz帶寬--首次出現在8通道的PicoScope中!

快速采樣率高達5GS/s，取決于FlexRes分辨率和使用的通道數。

固定的8位分辨率或智能的8/10/12位FlexRes結構。

6.新的附件-獨特的探頭支架系統。

⑦功能性和AWG/任意性信號發生器。14位，采樣率高達200MS/s。

⑧USB3.0超高速。

⑨更好的顯示性能和可視化工具-支持最新的4K UHD顯示器。

⑩標準的串行協議解碼器。1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet 10base-T and 100base-TX, BroadR-Reach/Ethernet 100base-T1, FlexRay, I²C, I²S, LIN, Manchester. ps/2、modbus、send、spi、uart（rs232/rs422/rs485）、usb 1.1。

?時間范圍、頻率范圍、數字顯示和分析。

?先進的觸發器，屏蔽極限測試，報警。

德國MEILHAUS ELECTRONIC示波器

三、德國MEILHAUS ELECTRonIC PicoScope 6000E 500 MHz系列，高達5 GS/s的實時示波器產品概述

①PicoScope 6000E系列為開發下一代嵌入式系統的工程師打開了新的視野。結合PicoScope 6軟件，6000E系列提供了可視化、分析和排除復雜電子設計故障的性能和功能--所有這些都是以合理的價格提供的! 該系列對尋求出色的波形捕捉能力和高效的編程接口的OEM客戶也很有吸引力。

PicoScope 6000E是一款USB 3.0 SupperSpeed PC混合信號示波器，具有8個模擬和16個數字通道。它們提供500 MHz帶寬和高達5 GS/s的采樣率，這取決于所選擇的分辨率和使用的通道數量。

6804E具有8位的固定分辨率，6824E配備了Pico獨特的智能FlexRes架構，具有8、10或12位的分辨率。PicoScope 6000E系列由成熟的PicoScope 6軟件支持，該軟件具有多種功能，如標準。 b.串行解碼、掩碼限制測試等。



四、德國MEILHAUS ELECTRONIC示波器型號概述InfiniiVision X1000系列



型號 InfiniiVision

EDUX1052A InfiniiVision

EDUX1052G InfiniiVision

DSOX1202A InfiniiVision

DSOX1202G InfiniiVision

DSOX1204A InfiniiVision

DSOX1204G

通道2+1（外部觸發器作為數字通道可見） 第2名 第4名

帶寬 50 MHz 70 MHz，可升級為100 MHz或200 MHz 70 MHz，可升級為100 MHz或200 MHz

采樣率 1 GS/s (所有通道) 2 GS/s (1或2通道操作), 1 GS/s (如果外部觸發器視圖被打開) 2 GS/s (1或半通道操作), 1 GS/s (3或4通道操作)

信號更新率 100,000 Wfms/s 200,000 Wfms/s 200,000 Wfms/s

存儲深度 200 k點（所有通道） 2 MP點（1或2通道操作），1 MP點（如果打開外部觸發視圖） 2 MP點（1或半通道操作），1 MP點（3或4通道操作)

隔離存儲器 -- ? ? ? ?

超級變焦 ? ? ? ?

顯示器 7" / 17.8 cm TFT LCD WVGA 7" / 17.8 cm
