德國 phytron MCC-1 雙軸步進電機控制器 電壓 24 至 48 V DC

       產品介紹

郭浪 QQ：2853369882   手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn

PHY MOTION TM 運動控制器

用于多軸步進電機應用的可自由編程的運動控制器 (PMC)

所述PHY MOTION TM自由編程多軸運動控制器集成高性能的驅動能力（多軸同步和內插）與PLC功能（I / O的，模塊化，現場總線），用于步進電機驅動的應用程序。

特征

新：集成功率級高達 120 V、15A

新：具有安全斷開扭矩的模塊 (SIL 3 / PLe)

新：可選的集成電源

每個軸已包含 2 個限位開關和 1 個參考開關（電氣隔離）

通過子模塊每軸可選編碼器 (ENDAT / SSI)、旋轉變壓器和溫度評估 (Pt / K 元件)

插補（每個分度模塊 2 軸圓形和另外兩個軸線性）

I/O 模塊（數字 8/8；模擬 4/4）

腳本程序管理

使用免費的 phyLOGICTM 協議和軟件進行優雅、直接的編程（與我們久經考驗的 MiniLog 協議兼容）

多種 HMI 接口：可選的集成觸摸屏、外部觸摸終端、BT5 AM 操作面板或通過藍牙連接的安卓平板電腦。

用于phy MOTION TM 的LabVIEW®-VI

新：用于phy MOTION TM 的EPICS 驅動程序

主機接口

USB 和其他可選接口：以太網、ProfiBus/ProfiNet、CAN、RS 485、RS 232、RS 422、藍牙、...

供應

主電源和中間電源模塊 24 至 70 V DC

住房

工作臺、導軌、子機架或壁掛式安裝

可變外殼尺寸（6,8,10,21 槽為標準尺寸）

模塊

1 軸步進電機驅動器 (I1AM01)

4軸高端分度器（I4XM01）

APS功率級的載體模塊(INAM01)

外部功率級分度器  (I1EM02)

索引器接口 (EXAM01)

數字 I/O (DIOM01)

模擬輸入和輸出 (AIOM01)

PID調節模塊（PIDM01）

集成觸控面板 (TPM01)

定制模塊

phytron MCC-2 雙軸步進電機控制器

可自由編程、緊湊且多功能 - 遠程或獨立

MCC-2 是 phytron 可自由編程的雙軸步進電機控制器，是一款緊湊型獨立單元（CPU、索引器和功率級），用于提供高達 3.5 A峰值相電流的2 相步進電機。

MCC 系列中的控制器具有許多輸入和輸出（數字和模擬）和編碼器輸入，用于步進位置監控以及連接限位開關的可能性，所有這些都是標準配置。由于可用主機接口（以太網、Profibus、USB 等）的多樣性，MCC 可以快速輕松地集成到現有應用程序中。

技術細節

用于獨立操作的可編程 2 軸步進電機控制器

兩相步進電機的雙極控制

相電流高達 3.5 A PEAK

電源電壓 24 至 48 V DC

步進分辨率高達 1/256 步進

USB、RS 485、RS 232 或以太網接口

以久經考驗的 MiniLog 格式和 acc 進行編程。符合 DIN 66025

2 個模擬輸入，例如用于操縱桿

8 個數字量輸入/8 個數字量輸出，電氣隔離

編碼器評估

LabVIEW ® -VI 用于 MCC

用于啟用電機的冗余設計硬件輸入

設計緊湊，尺寸 127 x 72 x 110 毫米

適用于不同安裝位置的壁掛式安裝支架

DIN 導軌安裝套件

可用型號

用于 PC 連接的 USB 或 RS 232 接口

用于 PC (RS 422) 連接和總線操作的 RS 485-4 線接口

用于集成到公司網絡的以太網接口

用于 PC 連接和 RS 485 總線操作的附加 USB 轉換器

BT 5 AM 操作員終端的附加終端適配器

DIN 導軌或壁掛式安裝



phytron MCC-1 雙軸步進電機控制器

可自由編程、緊湊且多功能 - 遠程或獨立

MCC-1 是 phytron 的可自由編程的雙軸步進電機控制器，是一款緊湊型獨立單元，用于提供高達 3.5 A峰值相電流的2 相步進電機。

MCC 系列中的控制器具有許多輸入和輸出（數字和模擬）和編碼器輸入，用于步進位置監控以及連接限位開關的可能性，所有這些都是標準配置。由于可用主機接口（USB、以太網等）的多樣性，MCC 可以快速輕松地集成到現有應用中。

技術細節

可自由編程的單軸步進電機控制器，可獨立運行

兩相步進電機的雙極控制

相電流高達 3.5 A PEAK

電源電壓 24 至 48 V DC

步進分辨率高達 1/256 步進

RS 485、RS 232、USB 或以太網接口

以久經考驗的 MiniLog 格式和 acc 進行編程。符合 DIN 66025

模擬輸入，例如用于操縱桿

8 個雙向數字輸入/輸出，電氣隔離

用于啟用電機的冗余設計硬件輸入

編碼器評估

緊湊的設計，尺寸僅為 127 x 55 x 110 毫米

適用于不同安裝位置的壁掛式安裝支架

DIN 導軌安裝套件

可用型號

用于 PC 連接的 USB 或 RS 232 接口

用于 PC (RS 422) 連接和總線操作的 RS 485-4 線接口

用于集成到公司網絡的以太網接口

用于 PC 連接的 USB 轉換器和用于總線操作的 RS 485

BT 5 AM 操作員終端的附加終端適配器

DIN 導軌或壁掛式安裝



phytron ZMX+ 控制器

運行平穩，精度高，適用于 24 至 70 V DC和 9 A PEAK，步進分辨率高達 1/512

ZMX+ 用于不同的應用領域：例如檢查和測試應用、標簽或包裝機、設備制造或光束線

技術細節

19 英寸 步進電機 功率級，用于兩相步進電機的雙極控制

32 針連接器型號與市場上的標準功率級（例如 DSR 92-70）引腳兼容，并具有相同的功能

電機電流高達 9 A PEAK

電源電壓 24 至 70 V DC

步長分辨率：整步到1/20步（設置開關模式）；在ServiceBus模式下高達 1/512

運行參數設置：手動或通過ServiceBus在線

通過軟件 ServiceBusComm ®輕松配置

設計用于在 19" 機架中簡單安裝 3 U / 5 HP

可用選項：

32 針或 48 針連接器

帶或不帶電隔離

帶或不帶 ServiceBus   (RS485)

（帶32針連接器、不帶電隔離、不帶ServiceBus的型號 兼容之前的ZMX



phytron MSX 控制器

強大的步進電機功率級 MSX，電源電壓為 60 至 120 V DC，最大 15 A PEAK進入 19 英寸子機架

作為強大的步進電機 功率級，MSX 適用于高達 800 瓦的軸功率，特別適用于處理離散組件和機器服務任務以及高吞吐量分揀和組裝機械。

技術細節

用于兩相步進電機雙極控制的Ministep功率級

相電流高達 15 A PEAK

60 至 120 V 電源電壓

步進分辨率高達 1/20 步進

運行和停止電流以 16 級增量獨立可調

可選擇的相電流曲線：常規或正弦

當前形狀優化：當前形狀或炸毀

5 至 24 V 輸入電平的電隔離集電極開路輸入：控制脈沖、電機方向、升壓和激活

可以通過跳線啟用復位輸入

電隔離輸出：基本位置，錯誤

狀態 LED

用于 19" / 3 U 子機架的易于安裝的插件板

兼容 MSO、MSO MINI 和 SMD功率級

可用選項

激活復位輸入

24 V 輸入電平

?

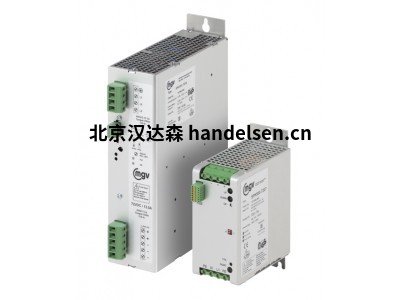

phytron SPH 240 / 500 / 1013 電源單元

用于步進電機功率級和控制單元的強大電源單元

用于 DIN 導軌或壁掛式安裝的緊湊型電源 (AC/DC)

技術細節

輸入電壓范圍： SPH 240 / 500：90..132 或 180...264 V AC

                        SPH 1013：3 x 340...550 V AC

內部熔斷器電源輸入

電源緩沖 30 毫秒

輸出電壓 48 V DC / 5 A 或 24 V DC / 10 A

永久防短路輸出

過壓保護原邊和副邊

過溫保護

集成風扇

尺寸 45 x 125 x 121（寬 x 高 x 深）

重量 0.6 公斤

DIN 導軌或墻壁

任意安裝位置



關于Phytron

Phytron 于 1947 年在這些價值觀的基礎上成立，至今仍保留著這些價值觀。我們的員工定期參加進一步的培訓課程，并從各級管理人員的公開交流中受益。因此, Phytron 取得了穩步的成功，并被評為“TopJob”公司。

對完美的不斷追求與數十年的經驗相結合，使 Phytron 成為極端環境條件自動化解決方案領域高科技設備的領先供應商之一。除了帶有可選齒輪和反饋系統的高精度步進電機和線性執行器外，Phytron 還提供廣泛的電力電子設備和控制裝置，

以支持我們?nèi)虻目蛻簟o論您選擇 Phytron，我們的產品都在使用相同的語言：每個系列的設備和每個定制的解決方案都體現了對質量的相同熱情、相同的專業知識和相同的高科技精度。

這種對細節的關注自 1994 年以來已通過 DIN EN ISO 9001 認證，從 1997 年到 2016 年通過 DIN EN ISO 13485 認證，自 2016 年起通過 DIN EN 9100 認證。
