產品介紹

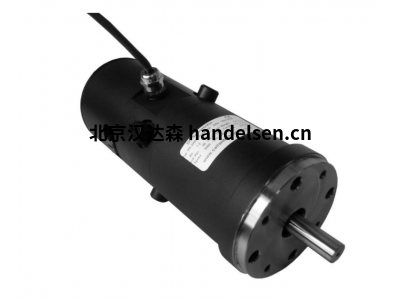

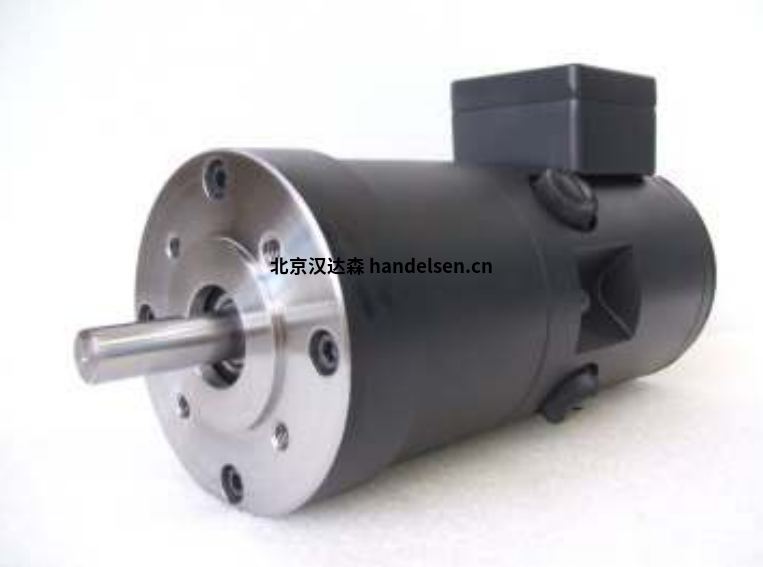

M4-420X 系列直流伺服電機
轉速計單元采用高能稀土磁體材料，可為機床、機器人、自動材料處理、拉絲、造紙、塑料薄膜和箔加工、張力控制和包裝機械提供精確的運動控制等。高達 161Nm 的峰值扭矩為快速、準確定位提供了充足的動力。再加上低電機慣量，理論加速度高達 6500 rad/sec2 結果。
憑借超過 20.000 : 1 的速度范圍能力，一臺電機可以為每個機器軸提供快速移動和進給率，消除了多個電機、離合器和齒輪系的復雜性和合規性。在沒有齒槽的位置環中可以達到每小時低至 6 轉速度。獨特的永磁體結構消除了傳統陶瓷磁體電機中常見的熱失控和換向問題。
通過在非驅動端的軸伸端安裝旋轉變壓器、編碼器或其他位置反饋設備。一個 24V 直流可以選擇提供故障安全制動器。電機電源和測速發電機引線通過接線盒提供，但也可以通過飛線（PG 壓蓋）或連接器進行替代連接。
支持定制
系列規格
10 到 30Nm
1.5 - 2.6 千瓦
3200 rpm 最高轉速
緊湊的尺寸
高能稀土磁鐵
6極電機
標準配置
圓形法蘭 (IMB14)
接線盒
IP44 密封
鍵槽
后軸延長件
測速電機
恒溫器
可選項
制動
連接器
方法蘭 (IMB5)
特殊繞組
無鍵槽
特殊軸
油封
特殊密封
M4-4203 A型號產品詳細參數舉例：
功率 (W) 1492
最大速度，Nmax (rpm) 25000
持續扭矩，Io (A) 10.8
峰值扭矩，Mmax (Nm) 52.9
持續扭矩電流 Io (A) 21.3
峰值扭矩電流，Ip (A) 120
最大端電壓，VT (V) 140
反電動勢常數，Ke (V/krpm) 53.2
扭矩常數，KT (Nm/A) 0.509
直流電阻，R (Ω) 0.243
電感，L (mH） 1.03
重量，M（公斤） 23
慣性，JM (kgm2) 0.0085
靜摩擦力，TF (Nm) 0.41
粘性阻尼，F(xiàn)1 (Nm/krpm) 0.11

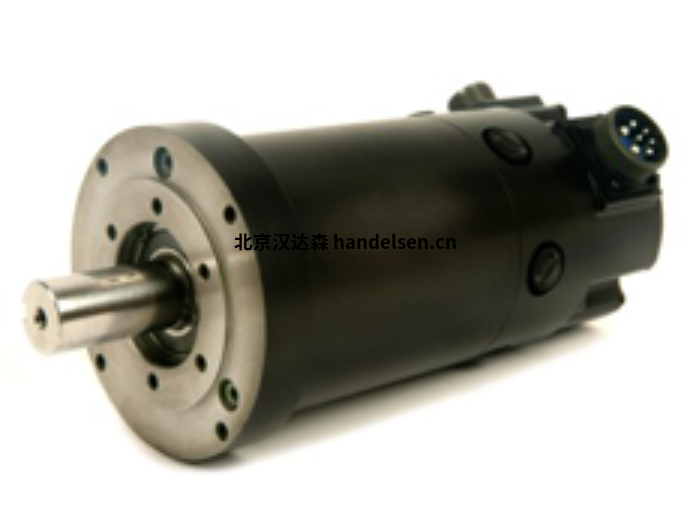

M4-295X 系列直流伺服電機
轉速計單元采用高能稀土磁鐵材料，可為機床、機器人、自動材料處理、拉絲、造紙、塑料薄膜和箔加工、張力控制和包裝機械提供精確的運動控制等。高達 40 Nm 的峰值扭矩為快速、準確定位提供了充足的動力。再加上低電機慣量，理論加速度高達 25.000 rad/sec2 結果。
憑借超過 20.000 : 1 的速度范圍能力，一臺電機可以為每個機器軸提供快速移動和進給率，消除了多個電機、離合器和齒輪系的復雜性和合規性，在沒有齒槽的位置環中可以實現低至每小時 6 轉的速度。獨特的永磁體結構消除了傳統陶瓷磁體電機中常見的熱失控和換向問題。
除了標準產品，還提供多種特殊繞組，旨在涵蓋大多數速度/扭矩應用。
規格
2 到 8 NM
750 - 1500 瓦
5000 rpm 最高轉速
緊湊的尺寸
高能稀土磁鐵
提供編碼器安裝套管
卓越的動態性能
四極電機
圓形法蘭 (IMB14)
PG 格蘭
IP44 密封
鍵槽
測速電機
可選配置
制動部件
連接件
特殊繞組
無鍵槽
特殊軸
恒溫器
油封
特殊密封
方法蘭 (IMB5)
M4-2950 K型號產品詳細參數舉例：
功率 (W) 522
最大速度，Nmax (rpm) 3000
持續扭矩，Io (A) 2
峰值扭矩，Mmax (Nm) 17.6
持續扭矩電流 Io (A) 5.86
峰值扭矩電流，Ip (A) 70
最大端電壓，VT (V) 115
反電動勢常數，Ke (V/krpm) 36.4
扭矩常數，KT (Nm/A) 0.347
直流電阻，R (Ω) 1.28
電感，L (mH） 3.68
重量，M（公斤） 7.5
慣性，JM (kgm2) 0.000942
靜摩擦力，TF (Nm) 0.145
粘性阻尼，F(xiàn)1 (Nm/krpm) 0.03
品牌介紹
Callan Technology 的直流伺服電機專為在苛刻的變速電機應用中實現最佳性能和耐用性而設計，在嚴苛的工作條件下以其可靠性而聞名。
Callan Technology 的直流高性能伺服電機設計堅固，可滿足工業運動控制的苛刻要求。 它們可以提供許多電氣和機械選項，因此設計適合您的應用。 一些可用的選項包括：轉速計、編碼器、制動器、特殊安裝、特殊軸、不同的繞組、連接器、環境密封。
直流伺服電機系列提供從 0.4Nm (0.3 lb-ft) 到 30Nm (24 lb-ft) 的連續失速扭矩。它們旨在在當今嚴苛的應用中提供可靠性和可靠性以及長壽命。
