系列介紹

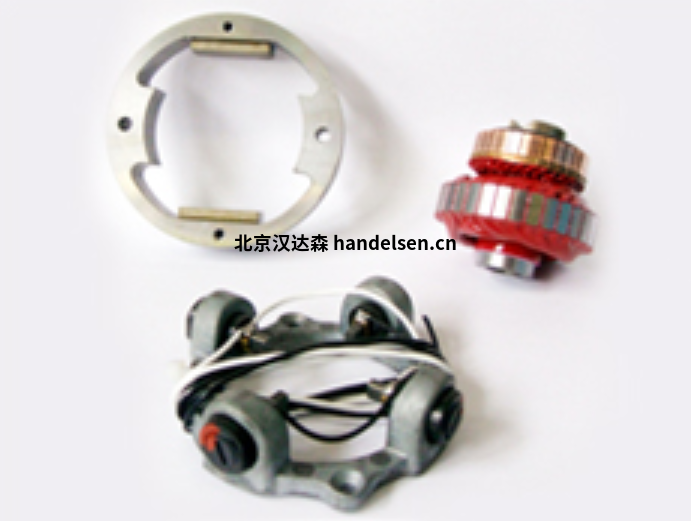

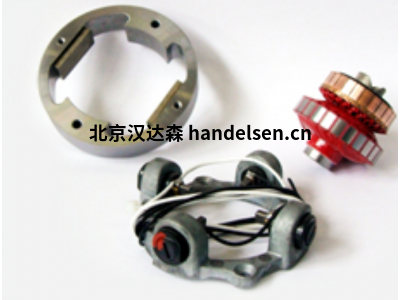

Callan Technology 制造一系列測速發電機以配合 TT 系列伺服電機。 4 極無框轉速計，電壓靈敏度范圍從 3V/krpm 到 57V/krpm，盡管可以滿足許多其他電壓常數。
TGF1810 系列測速發電機是所有 TT-29XX（TT-293X 除外）電機中使用的標準型號。
這些轉速計電樞通過壓縮杯形墊圈并將銷插入與電樞輪轂中的 V 形槽接觸的軸而固定到電機軸上。
標準功能
環氧樹脂涂層 3M/262
溫度范圍高達 150oC
轉速范圍高達 6000 rpm
適合 Ø 0.4725" (12.0) 軸
選項
特殊電壓繞組
各種機械變化
低紋波型號
產品介紹
TGF 1568 A型號具體參數舉例：
電壓靈敏度 V/Krpm： 7.0
直流電阻?： 45
電感 mH： 38
最小負載電阻： ? 10K
紋波電壓 % pk - pk：4
最大繞組溫度 ℃：130
測速發電機重量 ozs：17.6
轉子轉動慣量 oz-in-sec2：0.00184
反轉錯誤 % ：1
線性度 % ：1
轉速計摩擦力矩 oz-in ：1.42
輪轂孔徑 inches：0.375
TGF-2030-147 A型號具體參數舉例：
電壓靈敏度 V/Krpm： 19.0
直流電阻?： 26
電感 mH： 24
最小負載電阻 ?： 2.6K
紋波電壓 % pk - pk：2
主要紋波頻率 cycles/rev：66
最大繞組溫度 ℃：130
測速發電機重量 ozs：22.5
轉子轉動慣量 oz-in-sec2：0.009
反轉錯誤 % ：1
線性度 % ：1
轉速計摩擦力矩 oz-in ：3
輪轂孔徑 inches：0.473
