德國雄克SCHUNK氣缸PGN+100-1-AS-SD 37371402



1、德國雄克SCHUNK氣缸PGN+100-1-AS-SD 37371402產品的功能與亮點

①在壓縮空氣的作用下，橢圓形活塞上下移動。楔式結構的有角度活動表面使基爪能夠同步平動

②多齒導軌高負載、幾乎無反向間隙的基爪導軌，用于長手指

③基爪用于連接根據工件制作的手指

④傳感器系統外殼中的接近式傳感器和可調整控制凸輪架

⑤外殼采用高強度的鋁合金，使得重量減輕

⑥定心和安裝可能性適用于機械手通用裝配

⑦楔式結構設計適用于大功率輸送和定心抓取



2、德國雄克SCHUNK氣缸PGN+100-1-AS-SD 37371402產品的描述

①通用型機械手PGN-plus,尺寸:80,氣動

②單指行程:8 mm

③閉合力:415 N

④張開力:465 N

⑤最高環境溫度:90°C

⑥通用型機械手PGN-plus,尺寸:80,氣動,抓取力保持裝置:IS



3、德國雄克SCHUNK氣缸PGN+100-1-AS-SD 37371402產品系列的常規說明

①抓取力在距離P處施加到每個機械手夾爪的抓取力的算術和。

②手指長度沿主軸方向，從距基準面距離P處測得。

③在達到額定工作壓力之前，適用最大允許手指長度。壓力較高時，手指長度必須成比例減小至額定工作壓力。

④重復精度定義為100個連續行程后極限位置分布。

⑤工件重量采用摩擦系數0.1和安全系數（防止由于重力加速g工件滑落）2計算壓入配合抓取。如果是適形或捕獲式抓取，可抓取工件重量則大很多。

⑥閉合/打開時間僅為基爪或手指的運動時間。不包括閥門開關時間、軟管注入時間或PLC反應時間，但是計算周期時必須考慮這些時間。

⑦啟動氣動，帶符合ISO 8573-1:2010[7:4:4]的過濾壓縮空氣。

⑧接近開關支架、定心套、直接接口O型圈、裝配說明書（含制造商聲明的操作手冊從官網下載）。

⑨抓取力保持可通過配有機械抓取力安全裝置或SDV-P保壓閥的變型實現。



4、德國雄克SCHUNK氣缸PGN+100-1-AS-SD 37371402產品概述

采用多齒導軌的通用型二指平動機械手，因此具有較大抓取力和高力矩多應用領域的最佳標準解決方案?？捎糜诙鄩m環境的特殊型號?？捎糜诙鄩m環境的特殊型號。穩定的多齒導軌用于精確搬運，可能的最高力矩適合使用長手指的機械手，橢圓形活塞傳動原理用于最大抓取力沿著三個螺釘方向從兩側安裝，用于通用和靈活的機械手裝配通過無軟管直接接口或螺旋接口供應氣源，用于通用和靈活的機械手裝種類齊全的傳感器附件系列，用于多種查詢方式及行程位置監控緊湊尺寸，用于搬運中的最小干擾輪廓多種選擇，完美滿足您的特定使用需求（防塵、高溫、防腐等）抓取力保持型AS/IS。即使壓力下降，機械抓取力保持型裝置能保證最小的。

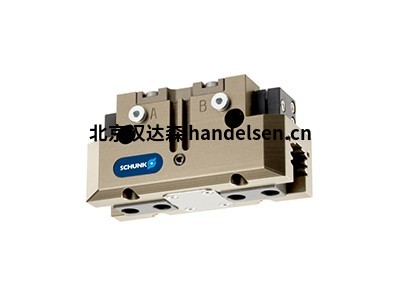

德國雄克SCHUNK氣缸PGN+100-1-AS-SD 37371402

5、德國雄克SCHUNK相關產品部分型號分享

①德國二爪氣缸SCHUNK PWG60/S 302612

②德國氣缸SCHUNK PGN PLUS-380-1-AS-V

③德國氣缸SCHUNK PGN-plus 125-1

④德國氣缸SCHUNK PGN PLUS-380-2-AS-V

⑤德國氣缸SCHUNK PGN+100-1-AS-SD 37371402

⑥德國機械手氣缸SCHUNK SPG 100S 302120

⑦德國氣缸SCHUNK 30087322

⑧德國機械手夾爪氣缸機械密封套裝SCHUNK DSA PGN+125 0370895

⑨德國氣缸SCHUNK 355510

⑩德國氣缸SCHUNK 370099

?德國氣缸SCHUNK PGN+240/1-IS,0371468

?德國氣缸SCHUNK MPG+40-AS,305522

?德國氣缸SCHUNK PGN+80-1-AS,371401

?德國氣缸SCHUNK RH 901 K
