Phytron步進電機驅動器

Phytron步進電機驅動器

    Phytron是極端環境條件下自動化解決方案領域高科技設備供應商。除了高精度步進電機和帶可選齒輪和反饋系統的線性執行器外，Phytron還提供各種電力電子和控制裝置，以支持全球客戶。

Phytron步進電機驅動器用于 SIMATIC ET 200®S 的步進電機模塊

在模塊化PLC系統中控制和驅動步進電機：1步驅動技術保證了高精度的電流調節，并可實現高達1/512步的精細定位，絕對和非累積誤差約為0.0015°（每轉約102，400個位置（0.0035°/步）使用200步進電機)



Phytron步進電機驅動器技術細節：

帶集成功率級的步進電機控制器

，用于 SIMATIC ET 200S®

1步驅動5A-48V模塊成功完成了西門子的系統一致性測試。

適用于采用 4、（6-） 或 8 引線布線的兩相步進電機的雙極性控制

5 安培峰相電流，增量為 20 mA

24 至 48 V 電源直流

高達 1/512 微步

物理分辨率：每轉約 102，400 個位置（0.0035°/步）。應考慮使用帶計數器的編碼器進行微定位。

最大步進頻率：510，000步/秒

可選擇斬波頻率：18、20、22 或 25 kHz

2 個數字輸入，用于限位開關和參考開關

診斷 LED（過流、過溫、驅動指令或電機正在運行等）

控制器模式：相對和絕對定位，旋轉模式，移動到參考點,...

在線控制器參數化和診斷

通過 STEP7、TIA Portal（V12 至 V14）進行編程®®

工作溫度： 0 至 +60 °C

短路保護、過載保護

批準：CE

Phytron步進電機驅動器市場：

包裝機械

測量系統

設備、機器和設備制造

貼標技術

后處理和包裹處理

裝配自動化



Phytron步進電機驅動器

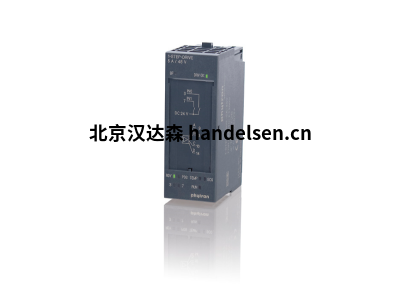

1-STEP-DRIVE 5 A 48 V



Phytron步進電機驅動器
