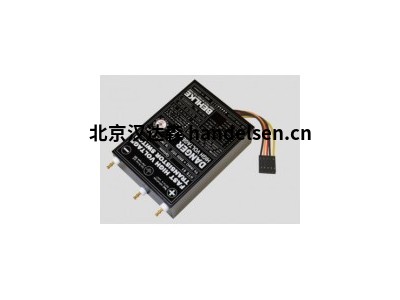

BEHLKE快速晶閘管開關模塊HTS 80-1000-SCR產品介紹



　　用于放電應用的穩健且廉價的高壓開關，用于產生與快速高壓FDA續流二極管相關的阻尼正弦振蕩



　　●高峰值電流能力



　　●極高的di / dt，不會影響可靠性和預期壽命，因?yàn)榇罅繂蝹€SCR具有單獨的柵極驅動



　　●極度過載容限



　　●通過簡單的TTL觸發脈沖(2-5 V)輕松觸發



　　●非常緊湊，重量輕●各種冷卻選項

　　應用說明：與具有非常有限的dv / dt和di / dt能力的傳統盤式晶閘管開關不同，快速BEHLKE晶閘管開關模塊由大量較小的晶閘管芯片(類型取決于多達1000個單晶閘管)制成，并聯連接并且串聯，使得極端dv / dt和di / dt有效地分裂成單個晶閘管的非關鍵值。每個晶閘管都由其高度同步和隔離的柵極驅動器發射。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。 BEHLKE晶閘管開關可以安全地以最高物理可能的di / dt和dv / dt速率以及盡可能高的峰值電流運行，而不會出現任何可預測的壽命下降。 BEHLKE晶閘管開關是真正的柵極控制，不會從負載電路汲取發射能量。這樣可以安全地從幾乎0 V(提供足夠的咬合電流)切換到最大電壓而沒有任何限制。



　　為了并聯多個晶閘管開關，它們配備了同步I / O. 如果一個開關由于故障條件(例如，過熱)而關閉，則該特征確保同步觸發并禁止其他開關模塊的觸發輸入。 由于可能由開關的高di / dt容量引起的強電磁場，建議在所有大型感應回路區域使用單獨的控制單元(選件SEP-C)。



　　這尤其適用于非常大的開關模塊以及di / dt> 5 kA /μs。對于具有中小型開關模塊的應用，我們建議使用印刷電路板(最終采用多層技術)，以最大限度地減少雜散電感并使感應回路區域保持較小。



　　采用印刷電路板的設計還保證了整個電子系統的可重現的EMC特性。在任何情況下，請確保負載圓與控制圓保持適當?shù)木嚯x，以避免磁反饋效應，否則內部安全電子設備將檢測到故障狀態，并且開關將鎖定2秒。每次射擊后。大多數開關通過紅色LED指示。



　　所有BEHLKE晶閘管開關均可選配接地冷卻法蘭(選件GCF)，帶鍍鎳銅散熱片(選件CF)，帶石墨散熱片(選件CF-GRA，帶陶瓷散熱片(選件CF-CER))，帶水冷(選件ILC)，直接液體冷卻非導電冷卻劑(選件DLC)或陶瓷冷卻表面(選項CSS)。



　　為避免高壓電位散熱片的電暈放電，我們建議采用直接液體冷卻(選件DLC)或陶瓷散熱片(選件CF-CER)或水冷(選件ILC)，以便在40 kV以上的電壓下進行冷卻。



　　型號示意



　　Behlke HTS 60-04



　　Behlke HTS 90-06



　　Behlke HTS 180



　　Behlke HTS 340



　　Behlke HTS 100-20



　　Behlke HTS 200-10



　　Behlke HTS 220-10



　　Behlke HTS 200-20



　　Behlke HTS 400-10
