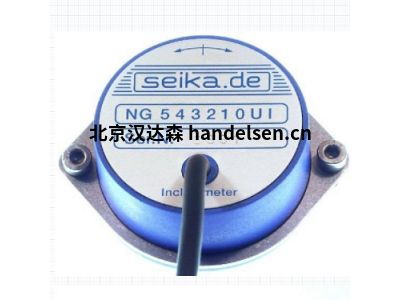

Seika傾角計NA4-70型號參數

測量范圍±70度；

分辨率<0,01度；

標稱靈敏度28,57毫伏/度；

整個測量范圍內的線性偏差<0,28度；

Seika型號

Seika傾角傳感器N3

Seika傾角傳感器N4

Seika傾角傳感器NA2-05

Seika傾角傳感器NA2-10

Seika傾角傳感器NA3-30

Seika傾角傳感器NA4-45

Seika傾角傳感器NA4-70

Seika傳感器NGI2

Seika傳感器NGI3


Seika SBG3I傳感器盒

傳感器盒，帶三個 SEIKA 傳感器，三個電流標準化放大器，帶 4 個 ...20mA信號輸出。所有三個通道均以電隔離方式相互隔離。



特殊性

堅固的壓鑄鋁外殼 （IP65）

穩定的3.2mm基板的無扭力四點連接

三個集成電流標準化放大器，帶 4...20mA 雙線連接

Temperaturfehlerkompensation

無需額外的電源

所有 B 型、BD 型、N 型和 NB 型 SEIKA 傳感器均可在外殼中定義，并安裝在不同的作用方向上

SBG3i 的輸出信號經過客戶專門校準，并結合相應的傳感器在所需的作用方向上進行校準

傳感器和電流歸一化放大器與外殼電隔離

三個測量通道是電氣隔離的，彼此完全獨立

EMV-Schutzbeschaltungen

separate hochstabile Sensorbetriebsspannungen

10 至 30 V 鉗位電壓

環路最大電流限制

高過載電阻

任何連接極性，因此三個測量分支的四線連接是可能的

測量信號低通濾波，可選截止頻率選擇，以抑制干擾頻率



Seika 傳感器SBG3I描述

SBG3i 傳感器盒是壓鑄鋁外殼 （IP65），集成了傳感器，用于三軸加速度測量或混合傾角和加速度測量。

除傳感器外，傳感器盒還包含三個獨立的電流歸一化放大器，每個放大器采用雙線制技術，輸出信號為4至20mA，每個傳感器都有一個單獨的、高度穩定的電源，由相應的電流環路供電。每個放大器還包含一個有源低通濾波器，其上限截止頻率或建立時間常數可在測量任務的寬限范圍內調節，以及一個具有最大電流限制的輸出級、干擾電壓濾波器和用于單極耦合到電流環路的二極管橋。傳感器和放大器彼此之間以及與外殼的電流隔離，因此避免了由未定義的接地電流引起的干擾信號。緊密的金屬電纜密封套和傳感器盒穩定的全金屬主體的緊湊尺寸以及雙線電流接口，使這種高質量的測量系統能夠在惡劣的工作條件下使用。



Seika 傳感器SBG3I應用

SBG3i 用于在惡劣環境中必須在三個軸上實現具有 4 至 20mA 輸出信號的精確加速度和/或傾角測量。SBG3i已成功用于建筑，采礦和農業機械，運輸和輸送設備，船舶，過程和自動化技術以及一般機械工程。



Seika 傳感器SBG3I規格

終端：6 x 1.5mm2 （加上 2 x 1.5mm2盒裝電位）

電纜：M12x1.5 夾緊范圍 6mm ...7.5mm（帶集成應力消除裝置的金屬）

測量范圍、分辨率等：相應地使用的精工傳感器

保護：防護等級 IP65

栽培地點：任何

環路端子電壓：10...30 伏

最小環路電流：2.5毫安 ...3.5毫安

環路電流限制：22毫安 ...25 毫安

測量信號環路電流：4...20mA （傳感器中心位置為 12mA）

設置控制器：信號零點 （12mA），增益

最大負載電阻：500 歐姆（24 伏環路工作電壓下）

濾波器：有源，三階，最小紋波

工作溫度：-40°C+85°C
