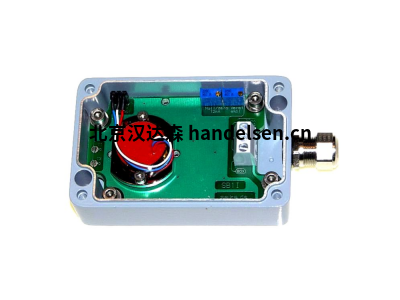

SEIKA電容式液體傾角儀 NGI4系列 帶有集成傳感器電子元件
常用型號
SEIKA NA2-05
SEIKA NA2-10
SEIKA NA3-30
SEIKA NA4-45
SEIKA NA4-70
SEIKA NG2, NG3, NG4
SEIKA NGI2, NGI3, NGI4
SEIKA NGU2, NGU3, NGU4
SEIKA NG360
SEIKA SB1I
SEIKA SB2I
SEIKA SB1U
SEIKA SB1S
SEIKA SBS1U
SEIKA SB360
SEIKA SBG2U
SEIKA SBG3I
SEIKA SBL1
SEIKA SBL1S
SEIKA SC485B
SEIKA NV4a
SEIKA NV6a
SEIKA NV8a
SEIKA SW3
產品介紹
SEIKA NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70
特征
體積小重量輕
線性輸出響應
測量精度高
小零漂
交叉靈敏度小
高長期穩定性 - 幾乎無限的使用壽命
無遲滯輸出信號
集成傳感器電子設備，包括信號調節器和低通濾波器
沒有記憶丟失的數據記憶
溫度補償，調節 0...5V 輸出信號
高度穩定的內部電壓調節
可選 5 伏參考電壓輸出
9V 和 30V 之間的無條件工作電壓
低功耗
防止反向電源電壓極性
EMC 認證 CE 認證
不受周圍電磁場干擾
防震，因為沒有移動的機械部件
非常緊密的密封
傳感器通過優質塑料外殼與測量點電氣隔離 - 無接地連接
使用夾緊環可 360° 調節零點
描述
電容式介電液體傾角儀 NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70 包含新的傳感器電子設備。它們由高度穩定的激光微調信號調節器組成，具有溫度漂移的電子補償、高度穩定的電源電壓調節電路和測量信號的低通濾波以消除不需要的噪聲。
電容測量原理保證了被測傾角和標準化輸出信號之間的非常穩定的線性關系。
傳感器電子設備需要最小的功率，并且與電容式初級變壓器一起，具有低誤差、高信噪比和高長期穩定性的特點。
與使用加速度計測量傾角相反，這種測量原理使要測量的傾角與輸出信號之間存在線性關系，與測量地點的重力常數無關，即與測量發生的地點無關，無論是在歐洲，澳大利亞，在珠穆朗瑪峰或月球上。
應用
NA2、NA3 和 NA4 可用于需要小而輕的設備、可替換性、相對較大傾角的測量和標準化的模擬電壓輸出信號的測量。
測量儀器和檢查設備、水上、陸地和空中交通工具、自動化和安全技術、起重機和起重設備、機器人、科學設備制造、醫學和電信以及導航系統中的傾角測量是典型例子。
技術規格
電源電壓 1) 9V … 30V DC
當前繪制的約。 2mA 參考電壓輸出 3) 5,00 伏
外部調節電源電壓 2) 5 Volt 參考電壓的溫度漂移 < 25 ppm/K
使用外部電源電壓 5V 時消耗的電流約為1mA 參考電壓輸出電流 5mA
工作溫度 +85°C 輸出電阻100 歐姆
工作溫度 -40°C 防護等級 IP 65
存儲溫度 +90°C 重量（傳感器不包括安裝環和電纜） 18,5 g
儲存溫度 -55°C 環境濕度 0…100% r.F.
信號輸出處的信噪比 (0…10kHz) <150µVss 電信噪比 >85dB
橫向靈敏度
在 45° 傾斜 <1% 的測量值電壓偏移（在 Cero 度傾斜） 2,5 伏
穩定時間（到實際值的 98%） <0,3 s 輸出電壓范圍 0.05V ... 4.95V
端子 3 (4) 高柔性電纜，Øca.1mm，長度 18cm
可選：屏蔽電纜 Ø2,1mm
SEIKA NG2、NG3 和 NG4
特征
線性輸出特性
測量精度高
最小線性偏差
長期穩定性高
無滯后輸出信號
最小零點漂移
集成傳感器電子設備
低功耗
不同的輸出信號選項
不受環境電磁場干擾
防震，因為沒有移動的機械部件
非常緊密的密封
傳感器在外殼內與測量點電氣隔離 - 無接地連接
使用夾緊環可 360° 調節零點
描述
NG2、NG3 和 NG4 是電容式液體傾角儀，帶有集成傳感器電子元件。它們采用模擬直流輸出制造。傳感器電子設備只需要最小的功率，并與具有高精度和高長期穩定性的電容式初級變壓器結合使用。
該測量技術使要測量的角度與輸出信號之間存在線性關系。確定的角度與當?shù)氐闹亓铀俣葻o關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量傾角。
應用
傾角計 NG2、NG3 和 NG4 適用于需要高測量精度、低線性偏差和高長期穩定性的應用，以測量相對較大的傾角。
典型應用領域包括建筑、采礦、車輛、測量設備、飛機、運輸和輸送系統以及船舶。
技術規格
典型 NG2 NG3 NG4
測量范圍 ±10 度 ±30 度 ±80 度
分辨率 <0.001 度 <0.003 度 <0.01 度
線性偏差 < 測量范圍的 0.1%
橫向靈敏度 <0.5% at 45° 傾斜
穩定時間約 0.3 秒
抗機械過載能力 10 000 g（約 100 000 m/s2）
供電電壓UbN（穩壓）5V
允許的電源電壓范圍 Ubz 3V ... 6V
Ub = 5V 時消耗的電流約 1mA
防護等級 IP65
工作溫度 -40°C ... +85°C
儲存溫度 -45°C ... +90°C
重量（不含夾緊環或電纜）約 110克
電氣連接 0.5m 屏蔽電纜 Ø 4.6mm
UbN = 5 伏時的模擬直流輸出值
靈敏度 約10mV/度 約7mV/度 約4.5mV/度
靈敏度溫漂<-0.12%/K
零點溫漂<0.01mV/K
Ub=5V (2,5±0,1)Volt 時的零偏移 - 通常：0,5Ub±4%
輸出阻抗 10 kOhm
