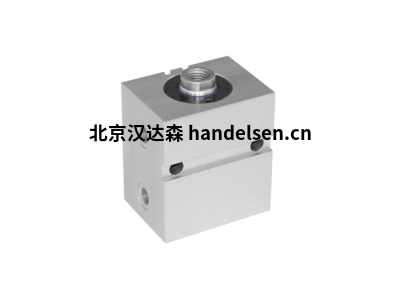

GERMA鋁塊氣缸702

GERMA鋁塊氣缸702

橫向孔和寬橫向槽與管線連接活塞直徑25-63毫米 壓縮力4.9-109kN 牽引力2.9-65kN 沖程20-100毫米

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　702 型鋁塊氣缸有兩個橫向孔(中風階段 3 的 4 個橫孔)和一個較寬的橫向凹槽。

　　在更高的壓力下，氣缸必須靠在力方向上(用凹槽石或停止條)支撐。

　　根據DIN EN ISO 4762，氣缸用圓柱螺釘固定。壓力介質通過管道線連接根據DIN ISO 228-1 提供。

　　類型： 702-025

　　活塞直徑： 25mm

　　棒直徑： 16mm

　　活塞桿與內部線程 – 密封變體： NBR

　　沖程： 20mm： 702-025-020.步

　　行程： 50mm： 702-025-050.步

　　沖程： 100mm： 702-025-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 20mm： 702-025-020-V.步

　　行程： 50mm： 702-025-050-V.step

　　沖程： 100mm： 702-025-100-V.step

　　活塞桿與男性線 - 密封變種： NBR

　　沖程： 20 毫米： 702-025-020-A.步

　　沖程： 50mm： 702-025-050-A.步

　　沖程： 100mm： 702-025-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 20 毫米： 702-025-020-V-A.步

　　沖程： 50mm： 702-025-050-V-A.step

　　沖程： 100mm： 702-025-100-V-A.step類型： 702-032

　　活塞直徑： 32mm

　　棒直徑： 20mm

　　活塞桿與內部螺紋 – 密封變體： NBR

　　沖程： 25mm： 702-032-025.步

　　行程： 50mm： 702-032-050.步

　　行程： 100mm： 702-032-100.step

　　活塞桿與內部線程 – 密封變體： FKM

　　沖程： 25mm： 702-032-025-V.步

　　行程： 50mm： 702-032-050-V.step

　　沖程： 100mm： 702-032-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 25mm： 702-032-025-A.步

　　行程： 50mm： 702-032-050-A.步

　　沖程： 100mm： 702-032-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 25 毫米： 702-032-025-V-A.step

　　沖程： 50mm： 702-032-050-V-A.step

　　沖程： 100mm： 702-032-100-V-A.step

　　樓上

　　類型： 702-040

　　活塞直徑： 40mm

　　棒直徑： 25mm

　　活塞桿與內部螺紋 – 密封變種： NBR

　　沖程： 25mm： 702-040-025.步

　　行程： 50mm： 702-040-050.步

　　沖程： 100mm： 702-040-100.step

　　活塞桿與內部線程 – 密封變體： FKM

　　沖程： 25mm： 702-040-025-V.步

　　沖程： 50mm： 702-040-050-V.步

　　行程： 100mm： 702-040-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 25mm： 702-040-025-A.步

　　沖程： 50mm： 702-040-050-A.step

　　沖程： 100mm： 702-040-100-A.step

　　活塞桿與男性線程 - 密封變種： FKM

　　沖程： 25 毫米： 702-040-025-V-A.步

　　沖程： 50mm： 702-040-050-V-A.步

　　行程： 100mm： 702-040-100-V-A.step類型： 702-050

　　活塞直徑： 50mm

　　棒直徑： 32mm

　　活塞桿與內部線程 – 密封變體： NBR

　　沖程： 25mm： 702-050-025.步

　　行程： 50mm： 702-050-050.步

　　行程： 100mm： 702-050-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 25mm： 702-050-025-V.步

　　行程： 50mm： 702-050-050-V.step

　　沖程： 100mm： 702-050-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 25mm： 702-050-025-A.步

　　行程： 50mm： 702-050-050-A.step

　　沖程： 100mm： 702-050-100-A.step

　　活塞桿與男性線程 - 密封變種： FKM

　　沖程： 25 毫米： 702-050-025-V-A.步

　　沖程： 50mm： 702-050-050-V-A.step

　　沖程： 100mm： 702-050-100-V-A.step

　　樓上

　　類型： 702-063

　　活塞直徑： 63mm

　　棒直徑： 40mm

　　活塞桿與內部螺紋 – 密封變體： NBR

　　沖程： 30mm： 702-063-030.步

　　行程： 63mm： 702-063-063.步

　　行程： 100mm： 702-063-100.step

　　活塞桿與內部線程 – 密封變種： FKM

　　沖程： 30mm： 702-063-030-V.步

　　行程： 63mm： 702-063-063-V.步

　　行程： 100mm： 702-063-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 30mm： 702-063-030-A.步

　　沖程： 63mm： 702-063-063-A.步

　　行程： 100mm： 702-063-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 30mm： 702-063-030-V-A.步

　　行程： 63mm： 702-063-063-V-A.step

　　沖程： 100mm： 702-063-100-V-A.step
