GERMA鋁塊氣缸701

GERMA鋁塊氣缸701

4個橫向孔和橫向槽，帶管線連接活塞直徑25-63毫米 壓縮力4.9-109kN 牽引力2.9-65kN 沖程20-100毫米

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

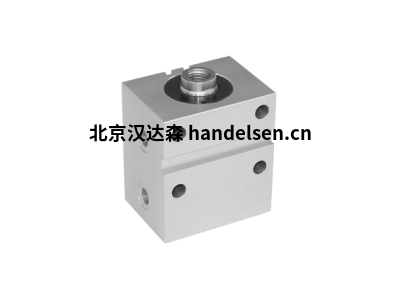

　　701 型鋁塊氣缸有四個橫孔和橫向凹槽。橫向凹槽適合容納標準凹槽石(參見配件)。這允許圓柱體快速、輕松地定位和對齊。在更高的壓力下，氣缸必須靠在力方向上(用凹槽石或停止條)支撐。

　　根據DIN EN ISO 4762，氣缸用圓柱螺釘固定。壓力介質通過管道線連接根據DIN ISO 228-1 提供。

　　類型： 701-025

　　活塞直徑： 25mm

　　棒直徑： 16mm

　　活塞桿與內部螺紋 – 密封變體： NBR

　　沖程： 20mm： 701-025-020.步

　　行程： 50mm： 701-025-050.步

　　行程： 100mm： 701-025-100.step

　　活塞桿與內部線程 – 密封變體： FKM

　　沖程： 20mm： 701-025-020-V.步

　　行程： 50mm： 701-025-050-V.step

　　沖程： 100mm： 701-025-100-V.step

　　活塞桿與男性線 - 密封變種： NBR

　　沖程： 20 毫米： 701-025-020-A.步

　　沖程： 50mm： 701-025-050-A.step

　　沖程： 100mm： 701-025-100-A.step

　　活塞桿與男性線程 - 密封 - 變種： FKM

　　沖程： 20 毫米： 701-025-020-V-A.步

　　沖程： 50mm： 701-025-050-V-A.step

　　沖程： 100mm： 701-025-100-V-A.step類型： 701-032

　　活塞直徑： 32mm

　　棒直徑： 20mm

　　活塞桿與內部線程 – 密封變體： NBR

　　沖程： 25mm： 701-032-025.步

　　行程： 50mm： 701-032-050.步

　　行程： 100mm： 701-032-100.step

　　活塞桿與內部線程 – 密封變體： FKM

　　沖程： 25mm： 701-032-025-V.step

　　沖程： 50mm： 701-032-050-V.step

　　沖程： 100mm： 701-032-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 25mm： 701-032-025-A.步

　　行程： 50mm： 701-032-050-A.步

　　行程： 100mm： 701-032-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 25 毫米： 701-032-025-V-A.步

　　沖程： 50mm： 701-032-050-V-A.step

　　沖程： 100mm： 701-032-100-V-A.step

　　樓上

　　類型： 701-040

　　活塞直徑： 40mm

　　棒直徑： 25mm

　　活塞桿與內部線程 – 密封變體： NBR

　　沖程： 25mm： 701-040-025.步

　　行程： 50mm： 701-040-050.步

　　沖程： 100mm： 701-040-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 25mm： 701-040-025-V.步

　　行程： 50mm： 701-040-050-V.step

　　沖程： 100mm： 701-040-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 25mm： 701-040-025-A.步

　　行程： 50mm： 701-040-050-A.step

　　沖程： 100mm： 701-040-100-A.step

　　活塞桿與男性線程 - 密封變種： FKM

　　沖程： 25mm： 701-040-025-V-A.step

　　沖程： 50mm： 701-040-050-V-A.step

　　沖程： 100mm： 701-040-100-V-A.step類型： 701-050

　　活塞直徑： 50mm

　　棒直徑： 32mm

　　活塞桿與內部線程 – 密封變種： NBR

　　沖程： 25mm： 701-050-025.步

　　行程： 50mm： 701-050-050.步

　　行程： 100mm： 701-050-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 25mm： 701-050-025-V.步

　　沖程： 50mm： 701-050-050-V.step

　　沖程： 100mm： 701-050-100-V.step

　　活塞桿與男性線 - 密封變種： NBR

　　沖程： 25mm： 701-050-025-A.步

　　行程： 50mm： 701-050-050-A.step

　　沖程： 100mm： 701-050-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 25 毫米： 701-050-025-V-A.步

　　沖程： 50mm： 701-050-050-V-A.step

　　沖程： 100mm： 701-050-100-V-A.step

　　樓上

　　類型： 701-063

　　活塞直徑： 63mm

　　棒直徑： 40mm

　　活塞桿與內部螺紋 – 密封變種： NBR

　　沖程： 30mm： 701-063-030.步

　　沖程： 63mm： 701-063-063.步

　　行程： 100mm： 701-063-100.step

　　活塞桿與內部螺紋 – 密封變體： FKM

　　沖程： 30mm： 701-063-030-V.step

　　沖程： 63mm： 701-063-063-V.步

　　行程： 100mm： 701-063-100-V.step

　　活塞桿與男性線程 – 密封變種： NBR

　　沖程： 30mm： 701-063-030-A.步

　　沖程： 63mm： 701-063-063-A.step

　　沖程： 100mm： 701-063-100-A.step

　　活塞桿與男性線程 – 密封變種： FKM

　　沖程： 30mm： 701-063-030-V-A.步

　　行程： 63mm： 701-063-063-V-A.step

　　沖程： 100mm： 701-063-100-V-A.step
