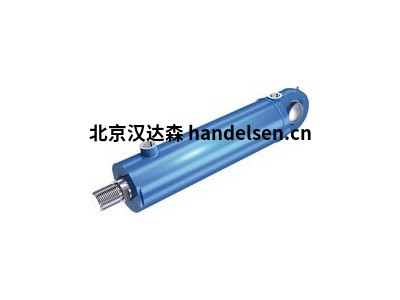

Bosch Rexroth品牌 重載型液壓缸CSM1系列產品介紹
薛鈞
QQ：259698043
手機：18510057390
電話：010-64714988-217
傳真：010-64714988-668
郵件：tk7@handelsen.cn |
 |
 |
系列 M1
組件系列 2X
額定壓力 160 bar
活塞- Ø 40 … 200 mm
活塞桿-Ø 28 … 140 mm
行程長度可達 3000 mm
排氣/測量耦合：
默認情況下，柱塞直徑 ≥ 40 mm 時，會在缸頭和缸底提供用于防止意外擰掉并獲得專利的安全排氣閥。
對于柱塞直徑 25 + 32 mm，在缸頭和缸底已安裝 未 進行緊固以防被擰掉的排氣螺釘 G1/8。
在這些油口上可以安裝用于壓力測量或進行無污染排氣的帶單向閥的測量耦合。
測量耦合帶有單向閥功能，當系統壓力已存在時也可連接。
尺寸：安裝類型 MT4：
1.活塞桿端 “G”和“K”的螺紋
2.活塞桿端 “H”和“F”的螺紋
3.ØD4 最大凹槽深度 0.5 mm
4.管路連接 “B”
5.管路連接 “R”
6.公差符合 EN ISO 9013：熱切削
7.訂貨時始終以明文標注“XV” 尺寸（請遵守 XV最小 和 XV最大）
1)排氣閥：對著活塞桿端看，其位置與管路連接始終相差 90°（順時針方向）
2)節流閥僅在端位置緩沖 “E”（相對排氣閥旋轉 180°）
3)凹槽最大深度 2 mm，用于內六角螺釘，符合 ISO 4762
安裝螺釘不得受剪切力。必須用指定的緊固扭矩 Mm 緊固符合 ISO 4762（性能等級 10.9）的安裝螺釘。
如果計算出的摩擦力 FR 低于最大液壓缸力，則必須在缸頭處插入一個裝配鑰匙。
計算原理：
? 指定的摩擦力 FR 是指摩擦系數 0.2（鋼／鋼）
? 缸頭側底座作為固定軸承
? 缸底側底座作為松配軸承
Bosch Rexroth部分型號：
Bosch Rexroth MAD100D-0100
Bosch Rexroth MAD100D-0150
Bosch Rexroth MAD100D-0200
Bosch Rexroth MAD100D-0250
Bosch Rexroth MAD130B-0050
Bosch Rexroth MAD130B-0100
Bosch Rexroth MAD130B-0150
Bosch Rexroth MAD130B-0200
Bosch Rexroth MAD130B-0250
Bosch Rexroth MAD130C-0050
Bosch Rexroth MAD130C-0100
Bosch Rexroth MAD130C-0150
扭結計算：
有關鉸接導向的負載和抗扭結安全系數 3.5 的允許行程長度，請參閱相關表格。
對于液壓缸的其它安裝位置，允許行程長度必須以插值法插入。
非導向負載的允許行程長度可應要求提供。
1.根據歐拉 (Euler) 公式計算
如果 λ > λg
2.根據臺特邁爾 (Tetmajer) 公式計算
如果 λ ≤ λg
