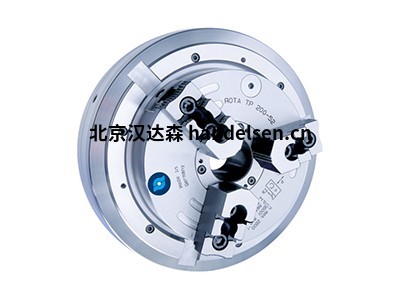

德國SCHUNK氣動卡盤

原產地。德國

雄克公司成立于1945年，總部位于德國內卡河畔的勞芬，是全球領先的夾持技術和抓取系統。雄克擁有廣泛的產品系統，從二指平移機械手到卡盤系統。雄克公司是德國著名的精密夾具和自動化抓取系統制造商。



1、德國雄克氣動卡盤ROTA TP 160-38 Z155-SV90°產品特點及技術參數

①三爪楔型卡盤

通孔：38mm

主軸架:Z155

④卡爪接口:1/16 "x 90°螺母14H7

單指行程:4.2 mm

⑥最大夾持力（6bar）:39 kN

最大工作壓力:3-8巴

⑧最高轉速1:3500 1/min

⑨最高轉速2:4200 1/min

⑩重量：23公斤



2、德國雄克氣動卡盤 ROTA TP 160-38 Z155-SV90° 系列產品總說明

夾緊力是指在最大壓力和扭矩下，每個卡爪在距離 "H "處的夾緊力的算數之和。只能使用雄克公司指定的潤滑脂的規格。

2.卡盤帶分配環蓋，帶螺絲的T型螺母，卡盤安裝螺栓，分配環上有2個R 1/4 "的彎頭管件，1個定位分配環的固定螺絲，6個雙螺紋安裝螺栓，2個連接電-氣動控制塊的接頭，隔離環和操作手冊；無分配環安裝支架。



3、德國雄克公司氣動卡盤ROTA TP 160-38 Z155-SV90°產品系列技術參數及規格信息

①ID 0816135

主軸尺寸Z155

③細齒1/16 "x 90°

④開/關機時間[s]2

⑤最大。轉速1[1/min] 3500

最高轉速2[1/min]4200 轉速2[1/min]4200

最大夾持力（6bar）[kN]39

⑧最小工作壓力[bar] 3

⑨最大工作壓力[bar] 8

⑩沖程/鉗口[mm] 4.2

?在6巴時，每個鉗口行程的空氣消耗量[升] 3.2

?慣性力矩[kgm²]0.13

?重量[kg]23



4、雄克氣動卡盤ROTA TP 160-38 Z155-SV90°產品系列的功能和亮點

卡盤的配套活塞在故障時由分配環提供壓縮空氣，所以它可以軸向移動。齒輪齒條式滑動系統將卡盤活塞的軸向運動轉換為基爪的徑向運動，與旋轉軸同步。消除系統壓力后，雙止回閥將防止壓縮空氣再次泄漏。



5、德國雄克公司氣動動力卡盤ROTA TP的產品優勢--為您帶來實惠

①符合高質量要求的楔形氣動卡盤

可實現卓越的加工工藝

大的通孔

可加工所有標準管徑 ④可加工所有標準管徑

可實現高效率的楔形系統 ⑤可實現高效率的楔形系統

高夾持力，實現可靠的夾持過程 ⑥高夾持力，實現可靠的夾持過程

7.優化的潤滑系統

確保始終保持高夾持力 ⑧確保高夾持力

德國雄克氣動卡盤RO7A TP 160-38

6、雄克氣動卡盤共享部分型號的相關產品

①氣動卡爪（是雄克0225905的卡盤）

雄克RO7A TP 160-38氣動卡盤

雄克ROTA TP 315-105 Z 235(0816150)氣動卡盤

④氣動卡盤雄克ROTA TP 125-26

⑤雄克SWO-X7G-K 9958865型卡盤

⑥德國雄克氣動動力卡盤ROTA TP

⑦SCHUNK 0324161 HKI 1A 夾爪

⑧德國雄克氣動卡盤RO7A TP 160-38
