德國原廠進口貝克BEHLKE DLC 冷卻箱

DLC 冷卻箱

  用于將非 DLC 組件（例如經典電力電子組件和外圍電路板）集成到 DLC 冷卻系統中的耐壓冷卻箱。標準冷卻箱程序基于 40 毫米網格。任何 xy 放大都可以以 40 毫米的步長實現，直至最大可用長度（內部尺寸 944 毫米，外部尺寸 974 毫米，詳細信息請參見數據表）。可提供任何尺寸的定制 DLC 冷卻箱，最大可達 1000 x 750 x 120 mm³，并在任何位置提供任何類型的電氣饋通。請聯系我們獲取更多信息。冷卻箱的內部高度為 25 毫米（1 英寸），是印刷電路板的理想選擇。內部高度可以有選擇地增加或減少。外殼每側至少有 3 個螺紋孔 G1/4（對于尺寸 A...，前/后側只有 2 個）。G1/4 螺紋用于軟管連接器和電氣標準饋通。供貨中包含兩個軟管接頭和螺帽。電氣饋通必須單獨訂購。標準外殼由 Delrin 和 Makrolon 制成。PEEK、PVC 和鋁是可選的。

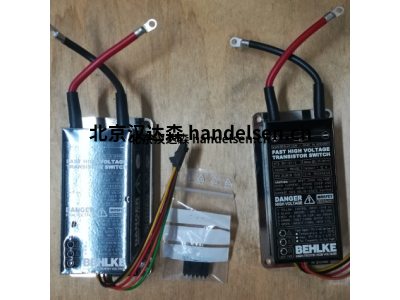

 BEHLKE 固態開關

工作電壓從 500 V 到200 kV

15 至16,000 安培 的峰值電流

di/dt 從 5 到32 kA/µs（取決于類型）

上升時間低至 0.8 ns （取決于類型）

傳播延遲時間短，抖動低

續。工作頻率高達3 MHz

突發頻率 高達 10 MHz（取決于類型）

高達 200 kVDC 的安全電流隔離

通過簡單的TTL信號（3-6V）輕松控制

有源輸入濾波器可實現出色的 EMC 行為

短脈沖沒有危險的不穩定性

內部時鐘同步以實現低 EMI

帶快速熱觸發的安全電路

故障信號輸出和禁止輸入（TTL）

保證溫度范圍 -40...70 C

各種被動和主動冷卻選項

用于固定和可變導通時間的開關

半橋和全橋開關（推挽）

經濟高效的放電開關

所有開關均可用于直流和交流

高度可靠， 5 年保修









晶閘管 / 晶閘管 / 可控硅 固定準時 可變接通時間 VAR。推拉 高壓脈沖發生器 高壓二極管 高壓 液體冷卻 高壓元件



  開關，電流取決于導通時間，可控硅晶閘管。 千安應用，充電和放電，撬棍。

  開關，固定導通時間，標準，MOSFET。一般脈沖應用、充電和放電、脈沖電場。

  開關，固定導通時間， 高 di/dt，MOSFET。大電流、高頻、卓越的突發能力、快速充放電。

  開關，固定導通時間，超快， MOSFET 。大電流、高di/dt 、中低頻、超快充放電。

  開關，固定導通時間，低導通電阻，溝槽 FET。  大電流，中速充放電。

  開關，可變導通時間，標準，MOSFET。 一般脈沖和開關應用，快速上升時間，高頻。

  開關，可變導通時間，高 di/dt，MOSFET。 ^ hIGH在中等頻率的電流，快速上升時間。

  開關，可變導通時間，低電容，MOSFET。 低耦合電容。LC2 拓撲結構具有出色的瞬態抗擾度。

  開關，可變導通時間，低導通電阻，碳化硅 FET 和溝槽 FET。 高電流、低導通損耗

  開關，可變導通時間，交流 MOSFET。pos的雙向開關。＆否定。電壓無極變化。交流高達 5 MHz。

  開關，可變導通時間，IGBT。中等頻率下的高 di/dt 和電流能力。真正的通斷開關。

  開關，可變導通時間，MCT 晶閘管。 中等頻率下的高 di/dt 和電流能力。真正的通斷開關。

  開關，可變導通時間，推挽，MOSFET。半橋配置中的兩個開關路徑。真正的方波脈沖。

  開關，可變導通時間，交流推挽，MOSFET。無極性變化的正負電壓半橋。

   高壓脈沖發生器單元。實驗室脈沖發生器單元、特殊用途的 OEM 脈沖發生器單元、普克爾斯電池驅動器。

  FDA，快速恢復高壓二極管組件?？焖倮m(xù)流二極管和網絡。

  DLC，用于高壓電子設備的直接液體冷卻。泵組、散熱器、熱交換器、冷卻劑等。

  高壓零件組件和配件。電阻器、電容器、快速高壓探頭、超快速高壓衰減器。
