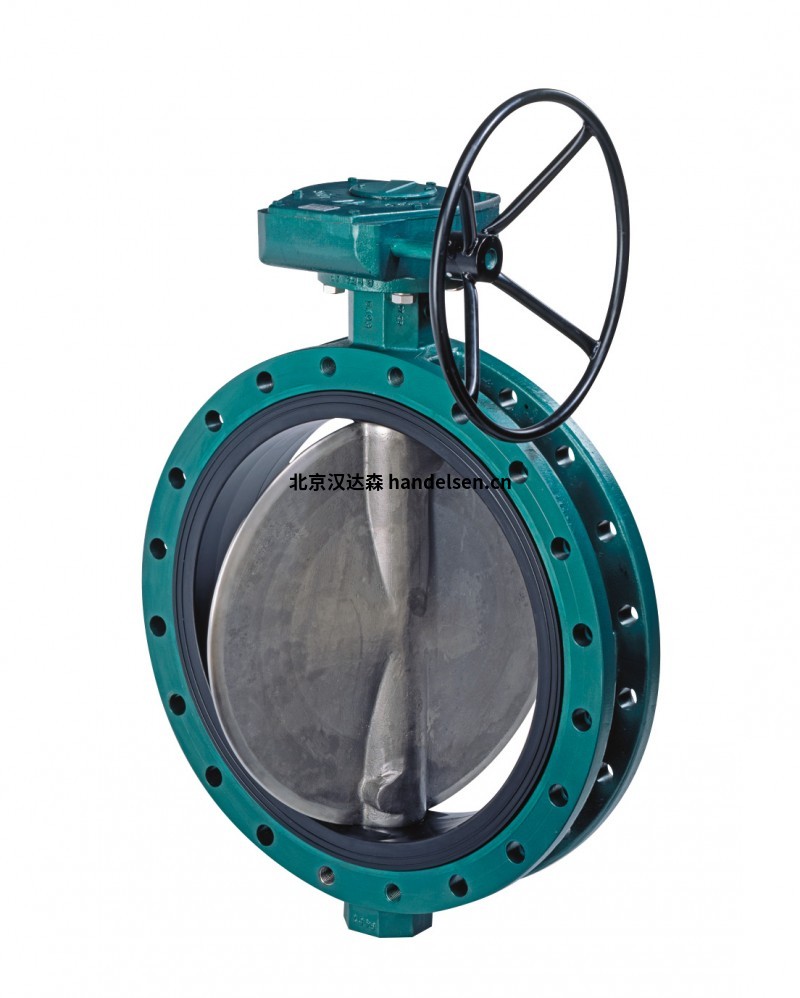

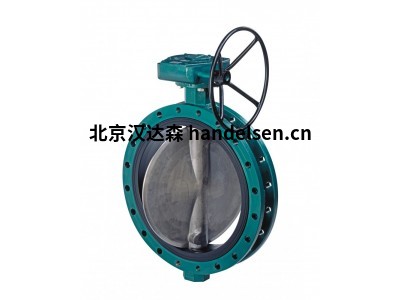

gefa軟密封蝶閥 K07系列介紹
技術數據
雙法蘭蝶閥，用于安裝在 EN 1092、PN 6/10 法蘭之間。雙法蘭設計的一體式閥體，適用于終端服務。連續閥桿，通過定位銷與閥盤內部連接。連接與介質屏蔽。帶有附加鋼支撐環的可更換座環作為牢固的橡膠金屬連接，符合約 100 毫米厚的實心彈性體。15 – 17 毫米。
尺寸DN 600 – DN 1000
面對面尺寸 DIN EN 558 line 20 API 609 表 1
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12 泄漏率 A
認證CE-Marking、TA Luft、FDA 批準、食品認證1935/2004，ATEX
行業和應用
水/污水
工程
食品工業
化工和石化行業
著色、清漆、染色工廠
安裝說明：
清潔所有零件，檢查軸承，必要時更換。
將閥座壓入閥體。調整座椅，使座椅的鉆孔適合
與身體的鉆孔一起。
放入圓盤，用心軸調整。
安裝閥桿。
用螺釘/螺栓將閥瓣和閥桿安裝在一起。
僅適用于內襯圓盤：
安裝螺栓，完成整個閥門后，將附帶的橡膠備件與
膠和硫化它。
安裝上、下防塵環，將滑環和支撐環安裝在
底端。
安裝上滑環和調節環。
關閉閥門，然后按下并固定調節環。
放置座螺絲。
安裝執行器，多次移動圓盤并進行壓力測試。
儲存：碟片 15° 打開。
