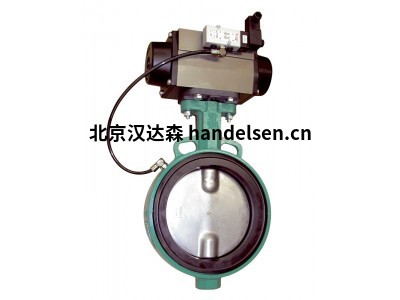

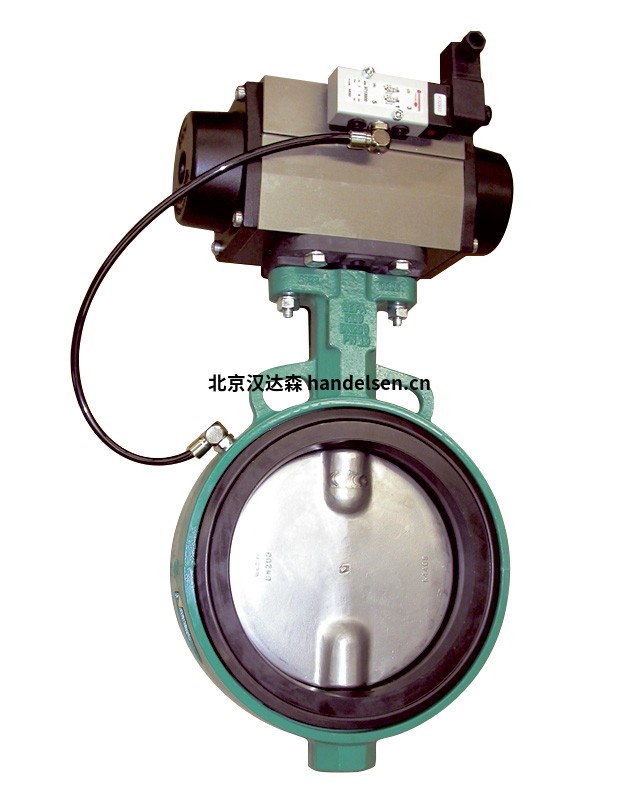

gefa德國軟密封蝶閥 KS9技術參數
技術數據
對夾式蝶閥或凸耳式蝶閥，安裝在法蘭之間符合 EN 1092 PN 10/16 或 ASME 等級 150。閥座無摩擦地安全關閉固體。由于處于關閉位置的閥座環的氣動加壓，閥門切換時沒有摩擦，閥座和閥盤之間沒有預緊力。這樣可以避免磨損跡象。
尺寸DN 50 – DN 150
面對面尺寸DIN EN 558 line 20 API 609 表 1
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12 泄漏率 A
認證CE-Marking、TA Luft、FDA 批準、食品認證1935/2004，ATEX
軟密封蝶閥 K07安裝說明：
拆卸
將圓盤移動到“打開”位置。
卸下執行器。
松開并卸下閥瓣和閥桿之間的螺釘（襯膠閥瓣：首先卸下
內襯螺栓，然后拆下螺栓）。
從底部拆下支撐環、滑環和防塵密封圈。
閥門。
拆下調節環、滑環和防塵密封。
無張力地固定閥瓣并取下閥桿（根據閥門直徑 a
需要壓力/拉力為 20 噸的設備）。
擰下兩個螺釘 - 與凸輪成 90° 堵塞 - 位于擋圈的兩側
這個座位;專座;席位。
取下座椅。
拆下軸承。
GEFA蝶閥系列：
GEFA軟密封蝶閥型號：
gefa軟密封蝶閥 KG7 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 KG9 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K17 凸耳式蝶閥，兩件式閥體
gefa軟密封蝶閥 K19 對夾式蝶閥，兩件式閥體
gefa軟密封蝶閥 K07 雙法蘭蝶閥，一體式閥體
gefa軟密封蝶閥 KS9 對夾式或凸耳式蝶閥，充氣式座圈
gefa軟密封蝶閥 K08 對夾式蝶閥，一體式閥體
gefa軟密封蝶閥 K11 對夾式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 K14 凸耳式蝶閥，兩片式不銹鋼閥體
gefa軟密封蝶閥 KG2 對心對夾蝶閥，一體式蝶閥
gefa軟密封蝶閥 KG4 中心凸耳式蝶閥，一體式閥體
gefa軟密封蝶閥 DVGW 氣體 KG2/4 具有 DVGW 天然氣認證
gefa軟密封蝶閥 DVGW 水 KG2/4 具有 DVGW 認證的水
