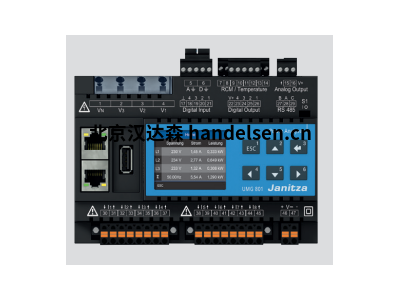

janitza功率分析器UMG801

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　裝置尺寸約為w=144 mm(5.67 in)，h=90 mm(3.54 in)，

　　d=76毫米(2.99英寸)

　　鋰電池CR2032，3 V(UL1642認證)

　　集成內存4 GB
     漢達森 高偉 手機/微信177*1070*4891

　　背光壽命40000小時(啟動亮度的50%)

　　安裝位置

　　安裝/裝配-合適的DIN導軌-35 mm(1.38 in)

　　·TS 35/7.5符合EN 60715

　　·第35/10頁

　　·TS 35/15 x 1.5英寸

　　符合IEC 62262的抗沖擊性IK07

　　運輸和儲存

　　以下信息適用于以原包裝運輸和儲存的設備。

　　自由落體1米(39.37英寸)

　　溫度-25℃(-13℉)至+70℃(158℉)

　　相對濕度(非冷凝)0至95%RH

　　運行期間的環境條件

　　設備

　　•必須在防風雨的固定應用中使用。

　　•滿足DIN IEC 60721-3-3規定的工作條件。

　　•根據IEC 60536(VDE 0106，第1部分)，具有II級保護，不需要接地線連接!

　　測量溫度范圍-10°C(14°F)。。+55°C(131°F)

　　25°C(77°F)時相對濕度為5%至95%，無冷凝

　　工作高度/過電壓類別

　　海拔2000米(1.24英里)

　　電壓測量：1000V CATII;600V CATIV

　　電流測量：300 V CATII

　　海拔4000米(2.49英里)

　　電壓測量：600 V CATIII;

　　電流測量：300 V CATII

　　污染程度2

　　通風無需外部通風。

　　根據EN60529，防異物和水IP20

　　電源電壓

　　標稱直流范圍：24 V-48 V，骨盆

　　工作范圍+/-標稱范圍的10%

　　功耗最大4 W

　　10個模塊12 W的最大功耗(4 W的UMG 801加上10個模塊，每個模塊0.8 W)

　　推薦過流保護裝置

　　線路保護2-6 A(字符。(二)

　　電壓測量

　　根據IEC，額定電壓高達480 VLN/830 VLL(+/-10%)的三相四導體系統

　　347 VLN/600 VLL(+/-10%)，符合UL

　　三相3導體系統(接地)，額定電壓

　　電壓高達

　　830 VL-L(+/-10%)符合IEC

　　600 VL-L(+/-10%)，符合UL

　　三相三導體系統(不接地)，額定電壓

　　電壓高達

　　690 VL-L(+/-10%)符合IEC

　　600 VL-L(+/-10%)，符合UL

　　過電壓類別·1000 V III類，符合IEC

　　·600 V III類，符合UL

　　額定浪涌電壓8kV

　　保險絲

　　電壓測量1-10 A跳閘特性B(經IEC/UL批準)

　　計量范圍L-N 01)。。720 Vrms(最大過壓1000 Vrms)

　　計量范圍L-L 01)。。1000 Vrms(最大過壓1000 Vrms)

　　計量范圍N-PE高達100 V

　　分辨率16位

　　峰值系數1.6(基于測量范圍600 V L-N)

　　阻抗4 M?/相

　　功耗約0.1 VA

　　采樣頻率51.2 kHz

　　頻率

　　基本振蕩

　　-分辨率

　　40赫茲。。70赫茲

　　0.01赫茲

　　諧波1。。127

　　1) ... 該裝置僅在至少一次電壓測量中出現大于10 Vrms的電壓L-N或大于18 Vrms的電壓L-L時進行測量

　　輸入。

　　電流測量../5 A

　　額定電流5A

　　渠道

　　8

　　·2個系統(L1、L2、L3、N)

　　·個別頻道

　　計量范圍0.005。。6個手臂

　　峰值系數(基于額定電流)1.98

　　過載1秒。120 A(正弦)

　　分辨率0.1 mA(彩色圖形顯示0.01A)

　　300 V CATII類過電壓

　　額定浪涌電壓2.5 kV

　　功耗約0.2 VA(Ri

　　=5兆歐)

　　采樣頻率25.6 kHz

　　諧波1。。63
