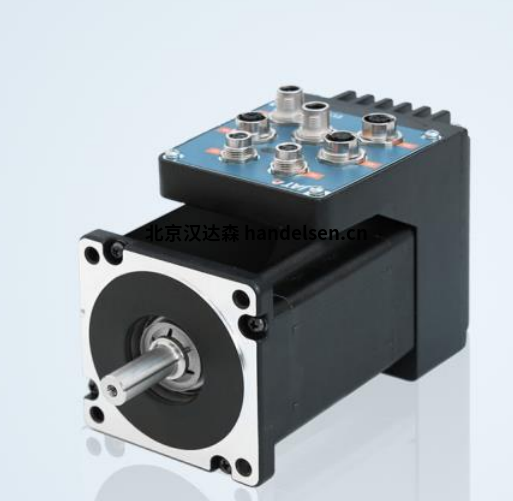

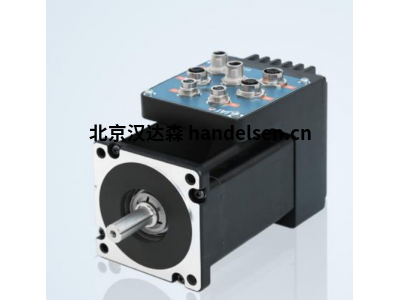

ECOMPACT E100緊湊型伺服驅動器

ECOMPACT E100 是帶有集成伺服放大器的分散式伺服驅動器。 該設備的模塊化設計可實現針對客戶的快速適應。 提供無傳感器操作、抱閘、連接內部或外部測量系統、各種現場總線接口等選項。 電源為 24-60 VDC。 直接安裝在機器上降低了接線復雜性和控制柜中所需的空間。

優勢：

更小的安裝空間需求

-分散式緊湊型伺服驅動器

自有的機器設計

-可根據客戶特定的實現定制

簡化安裝

-線性布線

經濟高效的解決方案

-已實現的序列取代了較小的控制器

高連通性

-通過 CANopen / EtherCAT 的驅動器配置文件 DS402

易于調試

-通過 JAT 工程軟件 ECOSTUDIO® 進行直觀的參數設置和調試



具有數字電流、速度和位置控制

數字濾波功能可抑制整個系統的振動

可參數化的振動過濾器

優化運動曲線并提高機器的使用壽命

短路、電壓、溫度、編碼器、跟隨誤差和狀態監控

評價限位開關和參考傳感器，多種歸位模式

通過數字輸入啟用輸出級。通過數字輸出進行就緒狀態通信。



易于調試

直觀的用戶界面，通過向?qū)нM(jìn)行參數化

顯示實際性能參數

集成電機、編碼器和軸數據庫

用于分析和診斷的廣泛示波器功能

簡單的圖形序列編程

額定轉速 [min-1] 500

峰值扭矩 [Nm] 3.3

長度 [mm] 135

法蘭直徑 [mm] 86

額定扭矩 [N] 2.2

絕對值編碼器 可選

增量式編碼器-可選

直流電壓 [V] 60

認證 CE
