GWB聯軸器-688型號齊全

德國GWB公司是專業的軸承生產商，其公司的萬向節軸承技術廣泛應用于商用汽車和工業應用。萬向節允許傳輸功率的旋轉傳動應用程序變量的傳輸，占用了驅動器的組件之間的距離。是萬向節軸承領域的領導者之一。





GWB產品分類

GWB聯軸器/GWB萬向節



GWB產品型號

587.50587.55587.60390.60390.65390.70390.75390.80392.50392.55392.60392.65392.70393.75393.80393.85393.90492.75492.80492.85492.908.00498.05498.10498.15498.20498.25498.3598.40498.45498.50498.55498.60



鐵行業的GWB解決方案







從原材料處理到半成品鑄件，鋼絲，管材，板材和卷材，Dana在與鋼鐵生產相關的各種應用中都有豐富的經驗，并為鋼鐵和許多其他冶金工藝的轉化提供設備組件。







Dana參與了一級和二級煉鋼。在第一種情況下，我們的解決方案適用于使用稱為堿性氧氣煉鋼的技術將高爐中的鐵水和廢鋼轉化為鋼的設備。







這也可以在電弧爐中通過熔化廢鋼或所謂的直接還原鐵來實現。在二次煉鋼中，我們的解決方案與粗鋼的提煉有關，提煉是在鑄造成半成品之前進行的。





船用驅動系統的  GWB解決方案







船舶應用中的萬向軸用于  驅動拖輪，船舶，游船以及特殊驅動器（例如電纜層的卷盤）中的螺旋槳。





GWB系列587、390、392和393專為所有此類應用而設計和量身定制。分類材料3.2，通過X射線檢查焊縫只是為提供最佳質量而執行的少數過程。





客戶得到所有國際分類機構批準的解決方案的支持。碳纖維中心部分的設計是減輕重量并避免在臨界彎曲速度范圍內運行的選擇。







工程解決方案的結果通常是唯一的，這使得維護簡便，無故障運行和使用壽命長久。





鐵路車輛的GWB解決方案





鐵路應用中的萬向軸驅動著柴油液壓機車，區域火車DMU，高速火車以及為軌道服務的特種車輛。





GWB 687、688,587和390系列是針對所有此類應用而設計和量身定制的。經測試的材料，通過X射線檢查焊縫僅是為提供最佳質量而執行的少數過程。





為了優化最終用戶的生命周期成本，GWB實施了獨特且獲得專利的設計功能，例如自對中軸頸十字設計和輕質重型花鍵組。對于重型萬向軸（> 200 kg），即使在3600 rpm時也執行G16平衡等級。



高速列車的三腳架軸的最新發展配備了液壓過載聯軸器，可以多次重置





工程解決方案的結果通常是唯一的，這使得維護簡便，無故障運行和使用壽命長久。





造紙行業的GWB解決方案





造紙廠應用中的萬向軸在所有工藝步驟中都是驅動機器和輥子的過程。從剝皮，制漿，干燥到各種紙張的整理。



GWB系列687 / 688、587、390、392和393是為滿足這些應用的需求而設計和量身定制的。傳動系統針對以下兩類進行了設計和優化：軸承壽命和臨界彎曲速度。





關于臨界彎曲速度，GWB正在使用特定軟件工具評估整個系統，包括軋輥的幾何形狀，電機/齒輪箱軸和軸承剛度。



對于關鍵應用，GWB提供帶碳纖維管的萬向軸。在成功案例中，我們實施了這些設計，以提高軋輥速度，用一個長軸和其他解決方案替換兩個軸。工程解決方案的結果通常是唯一的，這使得維護簡便，無故障運行和使用壽命長久。





GWB產品分類：



閉眼軸承



剖分式吊環



快速釋放聯軸器



配套法蘭

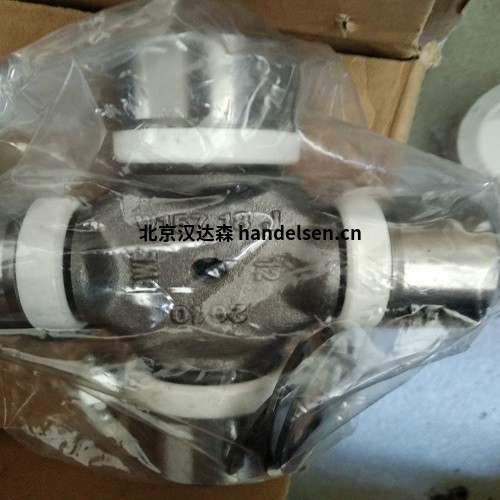

十字軸承





GWB快速釋放聯軸器





230-330系列



操作說明



嚙合和脫離聯軸器



通過操作位于聯軸器內部的絲杠來進行嚙合和脫開。主軸可從兩側伸入并進行操作。主軸用套筒扳手擰緊（見表）。





GWB注意



接合聯軸器之前，請確保正確安裝了聯軸器齒。



接合方向由箭頭標記。主軸可以順時針或逆時針方向擰緊。



分離時，帶有耦合部件的接頭會后退。注意：有受傷危險！



在隨后安裝快速釋放聯軸器的情況下，驅動軸必須相應地較短。



供應商使用MoS2潤滑聯軸器的絲杠。建議不時補充潤滑。
