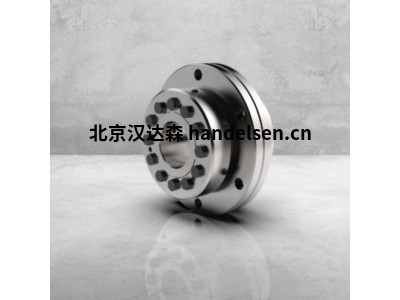

德國stuwe斯圖威法蘭聯軸器FKH系列FKH 300-90使用說明介紹

應用說明

法蘭聯軸器用于借助法蘭連接軸。

FKH型法蘭聯軸器由兩個法蘭半部分組成，從而在法蘭之間形成剛性連接

兩個軸。如果只需要一個法蘭半，STÜWE® 可提供 FKHA 型和 FKD 型法蘭聯軸器。

FKD法蘭聯軸器的特點是其法蘭采用錐形設計，可以節省

由于消除了一個組件，實現了裝配公差以及成本和重量的降低。所有法蘭

聯軸器提供了由于自由定位而補償系統中長度公差的可能性。

極高的靜態和動態負載也可以安全地傳輸。

使用說明：

預期用途：

FKH或FKHA型法蘭聯軸器專為摩擦型，剛性，不可切換，可拆卸軸-輪毅連接圓柱軸使用限制如下，同時考慮到任何形式的合理可預見的濫用:

技術數據符合產品目錄和客戶圖紙要求

溫度范圍：

標準產品可在-20°C至+100°C的范圍內使用。特殊產品請注意單獨的規格。

材料特性：

使用軸和輪毅的系統必須具有所需的屈服強度

表面質量:

所使用的軸和輪數系統表面粗精度(Ra)應低于3.2 um。

環境條件:

標準產品：

不能在腐蝕性、流體或氣體環境中使用。特殊產品請注意單獨的規格。

無法確定產品的時間限制。應注意以下信息：

在重新拉緊之前，不需要再潤滑。

收縮盤外圈和內圈之間的錐面必須清洗，有污跡的地方必須重新潤滑

在重新組裝之前，必須更換鎖緊螺栓。

?

型號介紹：

　　Stuwe 法蘭聯軸器FKH 240到80

　　Stuwe 法蘭聯軸器FKH 300到90

　　Stuwe 法蘭聯軸器FKH 340到100

　　Stuwe 法蘭聯軸器FKH 370到110

　　Stuwe 法蘭聯軸器FKH 400到120

　　Stuwe 法蘭聯軸器FKH 400到130

　　Stuwe 法蘭聯軸器FKH 470到140

　　Stuwe 法蘭聯軸器FKH 470到150

　　Stuwe 法蘭聯軸器FKH 520到160

　　Stuwe 法蘭聯軸器FKH 560到180

　　Stuwe 法蘭聯軸器FKH 560到200

　　Stuwe 法蘭聯軸器FKH 590到220

　　Stuwe 法蘭聯軸器FKH 630到240

　　Stuwe 法蘭聯軸器FKH 630到250

　　Stuwe 法蘭聯軸器FKH 710到260

　　Stuwe 法蘭聯軸器FKH 710到280

　　Stuwe 法蘭聯軸器FKH 800到300

　　Stuwe 法蘭聯軸器FKH 800到330
